抬头显示器(HUD)可用于显示武器投放的攻击符号和制导提示。当CC、ACS、PACS或HUD符号发生器出现故障时,备用瞄准环可作为攻击信息的应急显示手段。
HUD系统是一种光电型瞄准系统,用于生成飞行符号与攻击制导信息,并将这些符号直接投影到飞行员当前视场中。HUD的显示模式通过主模式选择按钮进行控制。在空对空(A/A)主模式下,可通过油门上的武器选择开关切换中程空空导弹(MRM)、近程空空导弹(SRM)或航炮(GUN)攻击显示界面。
HUD的完整视场为圆形,方位角与俯仰角各覆盖20度。其光轴——即视场中心,位于飞行基准线下方4度。HUD系统还集成了可下调的备用瞄准环显示,瞄准点直径为2密位,其外环直径为50密位,二者同心设置。
HUD控制面板
请参考手册“TO‐1F‐15C‐1 BMS”

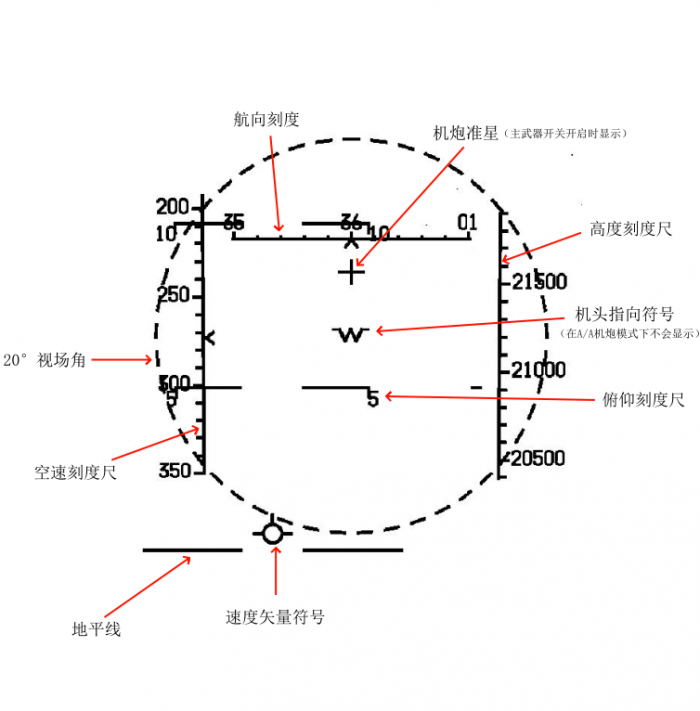

HUD符号 - 所有模式

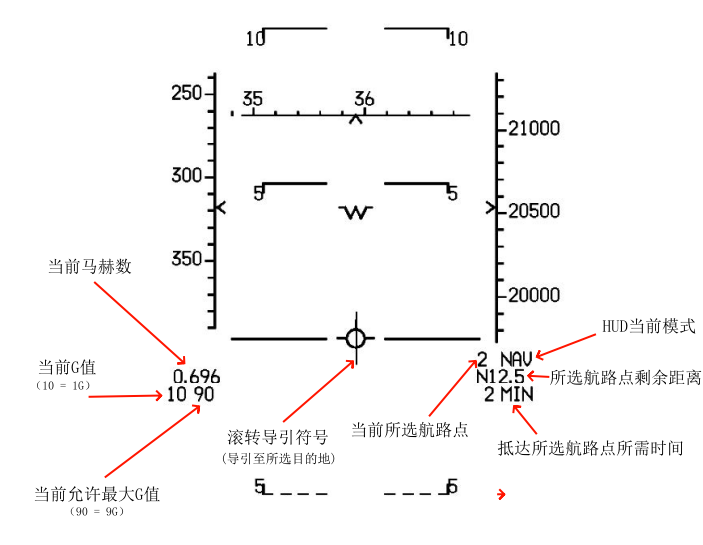

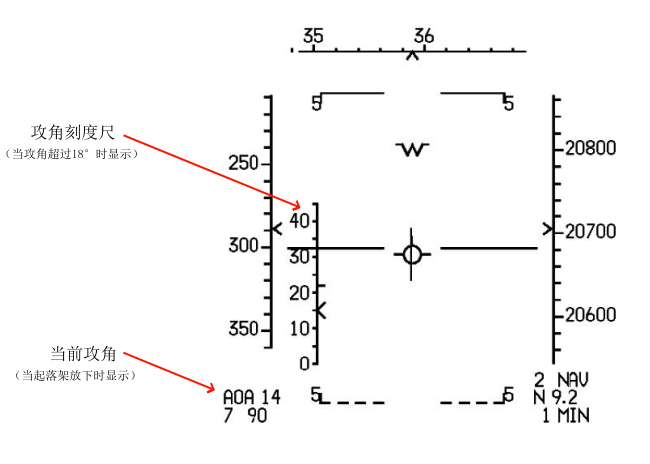

HUD符号 - ADI姿态指引模式
HUD符号 - 空对空模式

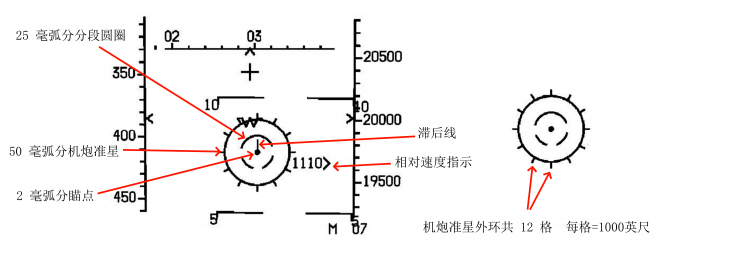

机炮模式(无锁定)
当武器选择开关置于“机炮”位置时,按住“COOLIE DOWN”开关即可激活 LCOS 瞄具的“准星刚化”功能。请注意,该刚化功能仅在 UNLOCK(未锁定) 状态下有效。在未锁定状态下,机炮准星与 HUD 上显示的准星在枪口前方 2250 英尺处对准;若选用了准星刚化,则对准点会提前至 1000 英尺处。
机炮模式(锁定)

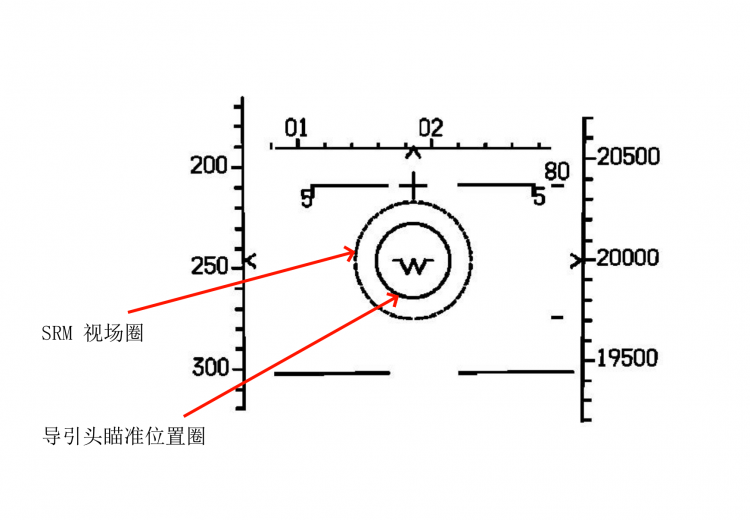

格斗弹模式(AIM-9)(无锁定)
注意:该 HUD 画面适用于 AIM-9L/M/X 型空空导弹,而AIM-9P 型导弹的 HUD 仅显示 SRM 视场圈符号。

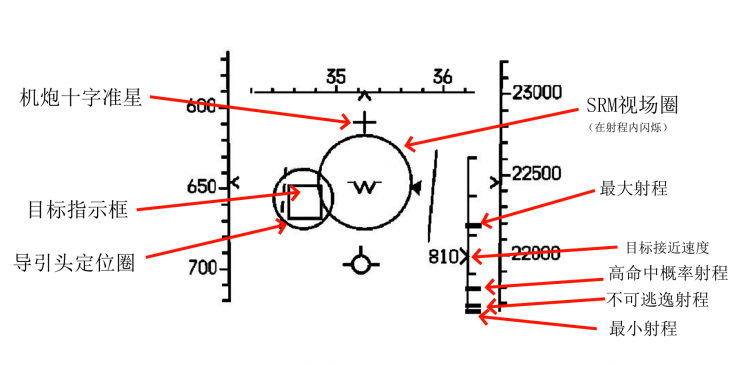

格斗弹模式(AIM-9)(锁定)
Rₘₐₓ(RMAX)最大射程 | 表示即便仅具备最低成功概率,仍可发射导弹的最大射程。 |
Rₚᵢ(RPI)高命中概率射程 | 表示在当前滚转/俯仰指引配置下,可获得高成功概率的最大发射射程。本计算假设目标不做任何机动,速度恒定且无加速度;导引优化即将瞄准点精确对准“可允许转向误差(ASE)圈”内,因此当前指引近似最优,对应射程 Rₚᵢ 亦接近理论最优射程 Rₒₚₜ。若瞄准点正好居中,则 Rₚᵢ = Rₒₚₜ。 |
Rᵣₜᵣ(RTR)不可逃逸射程 | 表示在目标发射后立即实施回避转弯奔逃机动时,导弹仍能命中的最大射程。该值基于当前我方导引配置计算;图中 Rᵣₜᵣ 与 Rₘᵢₙ 之间以垂直连线形式关联。 |
Rₘᵢₙ(RMIN)最小射程 | 表示即便仅具备最低成功概率,仍可发射导弹的最小射程。计算假设目标在导弹飞行时间(TOF)内的加速度恒定,我方飞机自释放至分离时速率不变;图中以垂直连线将 Rᵣₜᵣ 与 Rₘᵢₙ 连接。 |

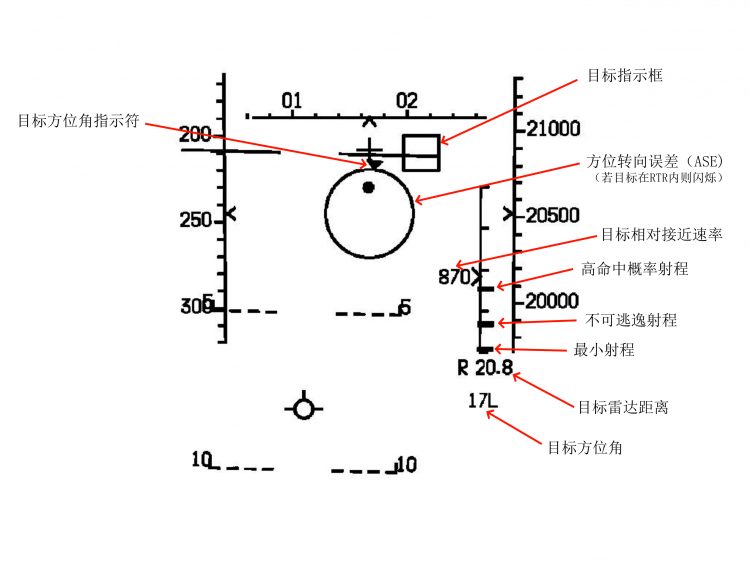

中距弹模式(AIM-120/AIM-7)
RPI 高命中概率射程 | 表示在当前导引配置下,为获得高命中概率所能达到的最大发射射程。此处假设目标不进行任何机动,速度恒定且无加速度。由于导引优化的目标是将瞄准点精确保持在“可允许转向误差(ASE)”圈内,因而当前配置已近似于最优导引。故 RPI 会接近理论最优射程 Rₒₚₜ;当瞄准点恰好居中时,RPI 与 Rₒₚₜ 完全一致。 |
RTR 不可逃逸射程 | 表示在目标发射瞬间立即实施回避转弯并逃离机动时,导弹仍可命中的最大射程。该值基于我方飞机当前的导引设置计算;图中以垂直线将 RTR 与 RMIN 关联显示。 |
RMIN 最小射程 | 表示即便仅能获得最低成功概率所需的最小发射射程。在此计算中,假定目标在与 RMIN 对应的导弹飞行时间(TOF)内的加速度保持恒定;同时假设我方飞机自导弹释放至分离期间速度不变。图中用垂直线连接 Rtr 与 Rmin。 |
