F-15-Dash34 第三章：可编程武器控制套件（PACS）

PACS是执行与武器选择、监视、开关保险、抛离或发射武器相关所有操作的中枢。在武器攻击模式下，，PACS 是连接飞行员指令、机载弹药和飞机航空电子系统的主要电气接口，发挥着至关重要的作用。此外，PACS还向CC提供必要的外部存储配置数据，以确保OWS正常运行。

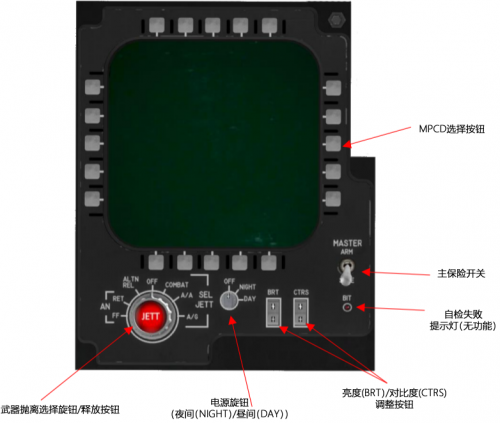

MPCD控制面板

MPCD控制面板含有一块彩色显示器单元（DU）和一套用于武器系统管理的控制工具。DU可以显示关于机载武器、当前选中武器、挂载数量以及状态的信息。在DU周围，你可以看到环绕显示器放置的20个按钮，它们用于调整选项、调整武器程序、选择要显示的页面。

抛离选择旋钮与抛离按钮

参见挂载抛离系统章节

电源旋钮

电源旋钮用于打开MPCD。


OFF	MCPD关闭
Day/Night	打开MPCD（当前版本昼夜模式无区别）

自检故障指示器

暂未实现

主保险开关

主保险是一个安全锁，防止出现意外释放武器的问题。想要设置开关到ARM位置，需要将开关向上拨，以打开安全锁


SAFE	无法使用武器
ARM	当起落架手柄处于收起位或武器保险处于OVERRIDE位置时，电源会供应到主保险开关。这反过来激活了武器释放和机炮射击的功能。此外，HUD（平视显示器）上会显示机炮十字线。

MPCD选择按钮

多功能彩色显示器（Multi-Purpose Color Display，MPCD）共有20个按钮。显示屏每边分别配有5个按钮。这些按钮用于选中/取消、更改武器或选项。功能页面里显示在每个按钮旁边的字符标签说明了在不同页面中每个按钮的用途。大多数情况下，选择与否是通过旁边字符标签是否高亮来确定的。任何例外的情况都会在标签旁有相关说明。反选时，高亮显示框会移除，每次按下按钮，标签的显示状态都会发生改变。为便于参考特定按钮，本手册采的PB编码以右侧图例中的编码为准。

MCPD页面

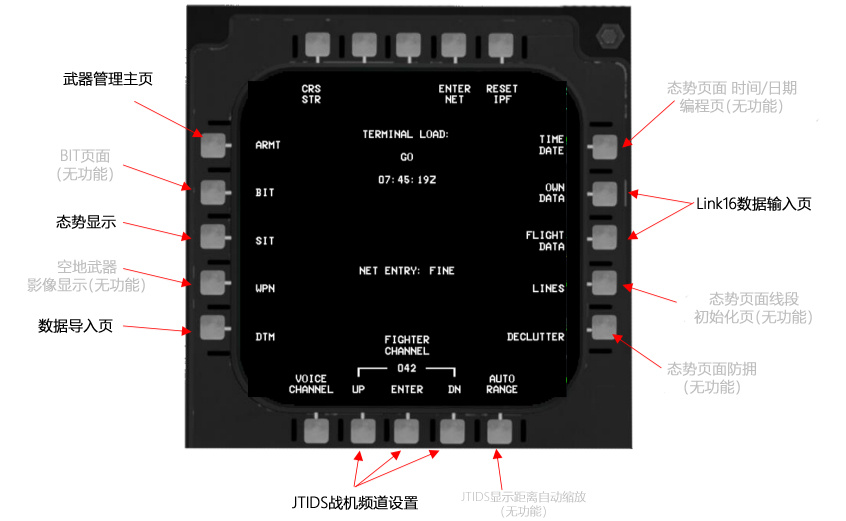

飞机菜单页

请参照下面的章节来了解所有页面的具体信息。

注意：所有的MPCD页面并没有完全实现。只有已经实现的功能会高亮/解释。

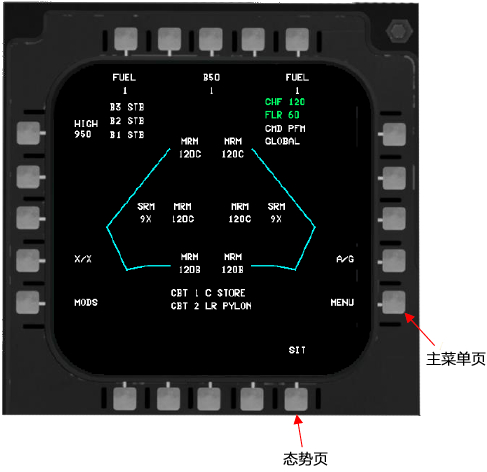

ARMT（武器管理）页

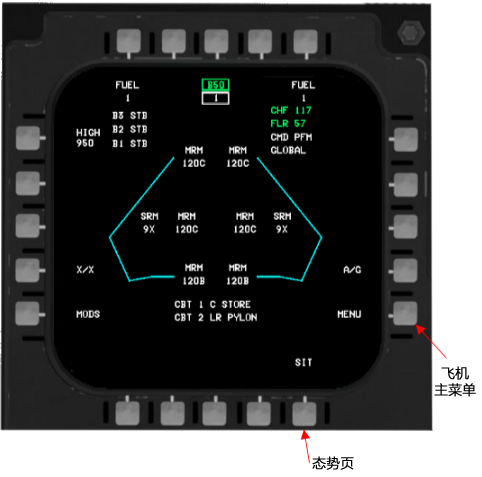

空对空武器页（选择机炮时）

SRM 武器类型未选择 MRM 武器类型未选择

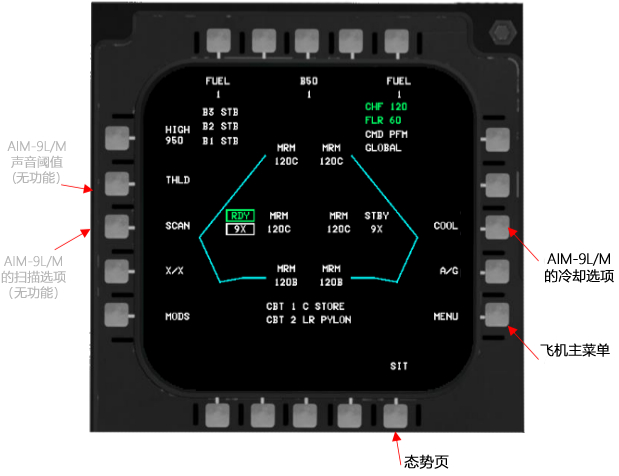

空对空武器页（选择SRM[短距导弹]时）


RDY	挂点和武器准备完成（主保险(Master Arm)：打开(ARM)）
STBY	未选择武器（主保险：打开）
9X	选中武器(AIM9-X)
MRM	未选择武器类型
HUNG	挂点卡住(HUNG)

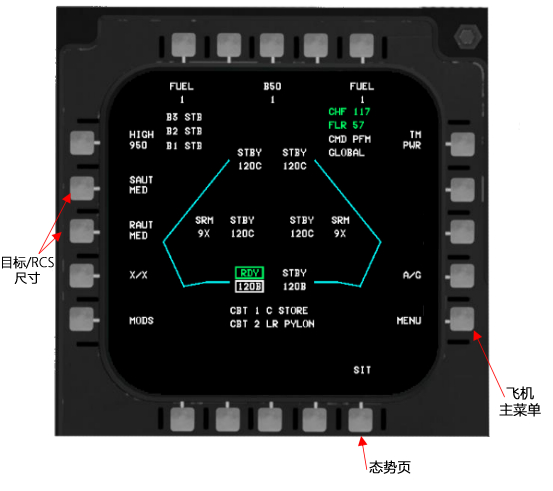

空对空武器页（选择MRM[中距导弹]时）


RDY	挂点和武器准备完成（主保险(Master Arm)：打开(ARM)）
STBY	未选择武器（主保险：打开）
120B	选中武器(AIM9-X)
SRM	未选择武器类型
HUNG	挂点卡住(HUNG)

目标尺寸选项：


SML	小
MED	中
LRG	大
UNKN	未知

此选项用于设定提供给120B/C的预计目标大小信息

空对地武器页面(选中A/G)


B50	武器待机（主保险(Master Arm)状态：关闭(Safe)）
B50	挂载和武器待机（主保险：关闭）
1	武器存量
MRM	未选择武器类型
SRM	未选择武器类型

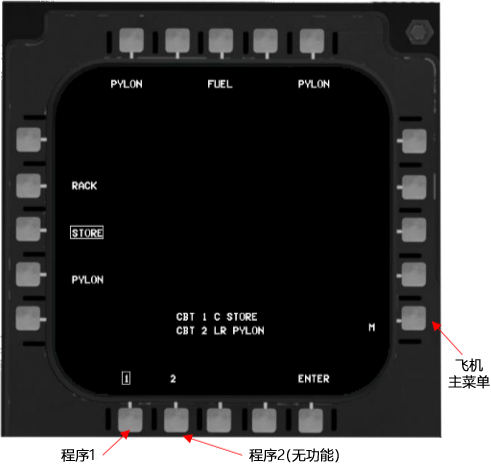

战斗抛离(CBT JETT)页（开发中）

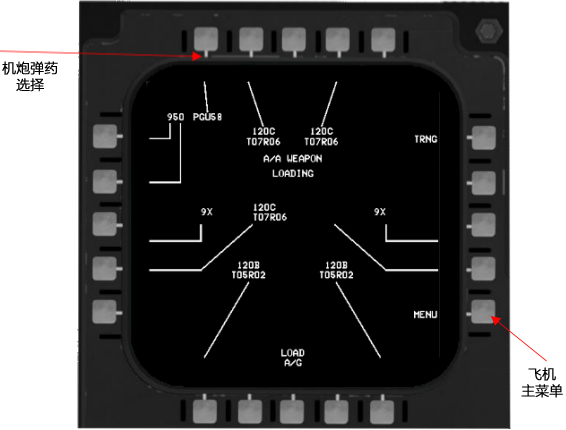

武器(WPN)挂载页面（无功能）

武器挂载(WPN LOAD)页面暂未完全实现所有功能

挂点卡住(HUNG STORE)

船形开关

卡住的设备/武器（Hung store/ordnance）是指出现未成功的武器释放/抛离；HUNG将会出现在出现了卡住的挂点处，用以提示挂点和武器出现卡住的问题。

导致挂点卡住的原因可以是“short pickle”，也就是只是短暂按压了武器释放键，导致没有足够的时间来完成系统的开火程序。这个故障在发射AIM-120B/C这种中距空对空导弹(MRM)中经常出现。

卡住的挂点将会被移除武器开火队列，系统将会自动选择下一个优先挂点（未实现）

飞行员需要通过BOAT SWITCH - FWD按键自行从卡住的挂点切换到下一个存在于开火队列中的导弹挂点。

挂载抛离系统

抛离(Jettison)与发射(Release)保险开关

起落架控制手柄

当起落架手柄处于放下位时，PACS的抛离控制将会离线

武器保险开关

开关的OVERRIDE（超控）位可以绕过起落架手柄的互锁机构。要保持此开关的OVERRIDE位，飞机必须将电力供给此开关。此开关将会一直保持OVERRIDE位，直到手动切换到OFF（关闭）位、飞机关断电源或是起落架切换到收起（UP）位。重要的一点是，此开关不会对紧急抛离控制电路造成任何影响。

抛离控制

不论主武器保险的开关状态如何，如果按下了紧急抛离按钮或选择性抛离按钮，所有的武器预位电磁阀会自动在执行抛离动作前断开，以确保在抛离时所有被抛离的武器引信都没有激活。

紧急抛离按钮

当激活了选择性抛离按钮，所抛离的武器会基于抛离选择旋钮的位置来决定：

OFF: 断开选择抛离按钮的电源
COMBAT: 将会按照战斗抛离程序1/2所设定的组合进行抛离（暂未实现）
A/A: 对空对空武器进行选择性抛离（暂未实现）
A/G: 对空对地武器进行选择性抛离（暂未实现）
ALTN REL: 此设置无功能
MAN RET: 暂未实现
MAN FF: 暂未实现

战斗选择性抛离

在现版本中只实现了战斗选择性抛离程序1(Program 1)的功能。如果在旋钮选中COMBAT后按下JETT按钮，所有的空对地和副油箱都会抛离。此模式是在战斗场景中最有用的抛离模式。

可编程战斗抛离
