F-15-Dash34 第四章：态势显示页面（SIT）

此文档需要更新到最新版本

×

态势显示页面（SIT）提供了可显示6种颜色，上帝视角的视图。你可以通过主MPCD菜单和武器显示页面中的“SIT”按钮进入。

SIT页面通过显示关键信息，如本机武器状态，目标数据，地理参考以及其他通过DTM（数据传输模块）传输的数据，帮助飞行员更好地了解战场态势。

地理参考点，如SAM威胁圈（PPT点）和航路点线段可以通过BMS的2D UI界面来编辑，这些数据通过DTM传入机载电脑中。

SIT页面可以通过F15C的操纵杆上的Castle Switch（城堡开关）来控制：

Castle Switch（城堡开关）
Forward（向前）	在垂直态势显示器（VSD）和态势（SIT）页面之间切换TDC控制。
Aft（向后）<=1秒	切换SIT队形模式。如果MFCD显示的是其他页面，则按下向后的功能是进入SIT页面
Right（向右）	在中心显示和非中心显示模式间切换
Left（向左）	放大模式

TDC控制优先级

TDC的控制只能分配给VSD或SIT的其中之一，无法实现两者光标的联动控制。默认状态下，你控制的TDC光标是VSD上的光标。VSD上会显示“机长条”（captain bar）来提示你当前控制的是VSD上的TDC光标。

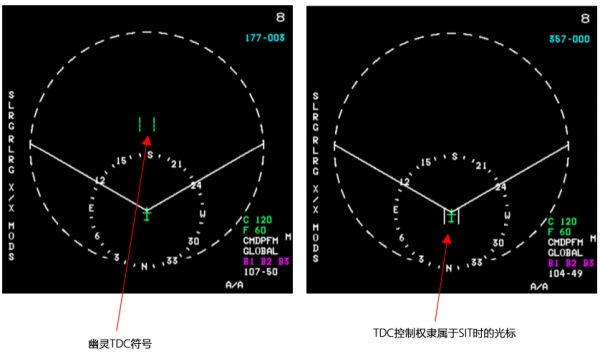

当TDC控制权在VSD上时，SIT页面上用绿色TDC符号来显示“幽灵”TDC光标位置。

当短按Castle Switch - Forward时，TDC控制权将在VSD和SIT上切换。当SIT拥有TDC光标控制权时，TDC光标符号将会从VSD上消失，取而代之的是用绿色TDC符号显示的幽灵TDC符号，幽灵符号位于本机中心位。

SIT的显示距离可以自动切换或手动切换。

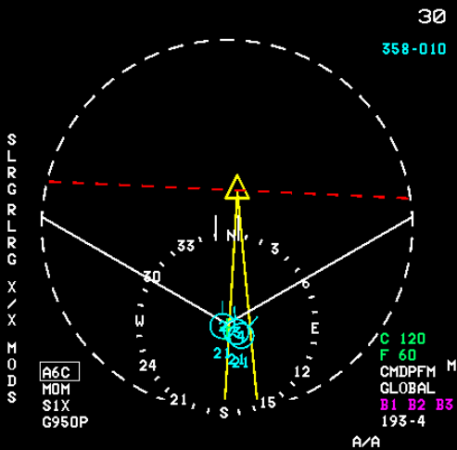

当TDC光标控制权隶属于SIT页面时，你可以通过将TDC光标移到SIT页面的顶部/底部来手动缩放SIT的显示范围。要增加显示距离，请将光标移到显示区域最上方边缘或12点位置。想要减小显示范围，请将光标移至显示区域最底部或6点钟位置。

自动缩放功能可以通过选择MPCD菜单页上的"AUTO RANGE"（框中）来激活。在此模式下，SIT显示距离将会与VSD的扫描距离同步。

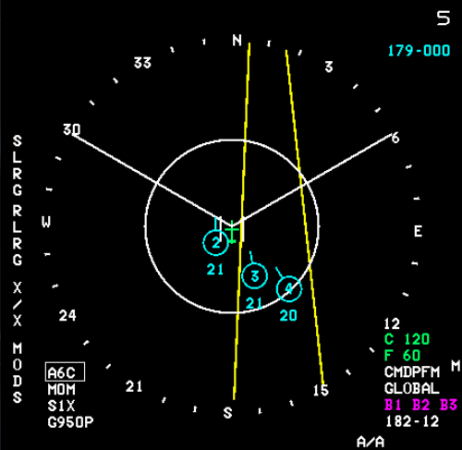

此模式将会以最小显示范围来显示所有小队成员机的数据链符号，并将本机居中显示。按下Castle Switch - Aft便可激活编队模式。

按下Castle Switch - Left可以以10海里范围居中显示TDC光标附近的态势。此模式现在暂未实现
