VSD 可显示 APG-63 雷达的雷达信息,并以 B-scope 显示方式显示。有关雷达详细信息,请参阅第 9 章 - AN/APG-63 雷达

VSD符号与窗口

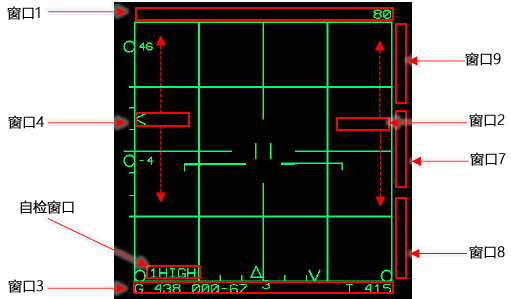

窗口功能
窗口编号 显示的信息
窗口1 目标轨迹信息,选择的雷达范围
窗口2 目标距离变化率/接近率
窗口3 本机地速,光标点的相对靶眼方位/距离,MRM(中距弹)发射前TTI,本机真空速
窗口4 目标高度
窗口7 无功能
窗口8 无功能
窗口9 无功能
自检窗口 当前雷达扫描BAR、当前雷达PRF

VSD目标符号

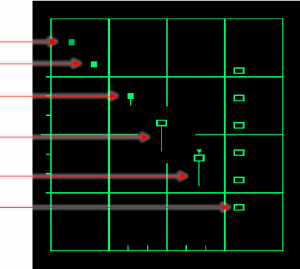

搜索到的目标 半亮度目标(历史回波) F15C-34-PT8-PACS-PIC3.png
满亮度目标(当前回波)
未指定的目标
(未在发射表中)
TWS模式下未指定的目标,
短接近矢量(已建立轨迹文件)
已指定的目标
(在发射列表中)
TWS模式下指定的第二目标(SDT)
中航向矢量(已建立轨迹文件)
TWS/STT模式下的主指定目标(PDT)
长航向矢量(已建立轨迹文件)
ECCM目标 仅角度目标(干扰频闪)



为了使VSD光标准确对准BMS靶眼位置,必须确保飞行计划目的地(航路点)与BMS靶眼位置重合。

此操作可在任务前规划阶段通过2D地图界面实现:选择并拖动航路点至靶心中心位置。


在飞行过程中,从NCI中选择与靶心位置相关的目的地(航路点)。

由于飞机将航路点1(UI)显示为B【B代表Base(基地)】点(在飞机中),从1到11递增,因此这将与UI界面里显示的航路点编号不一致。因此,对于左侧的示例,您应选择航路点3来作为靶眼参考。

在指定目标时VSD上的图标 - 单目标跟踪模式

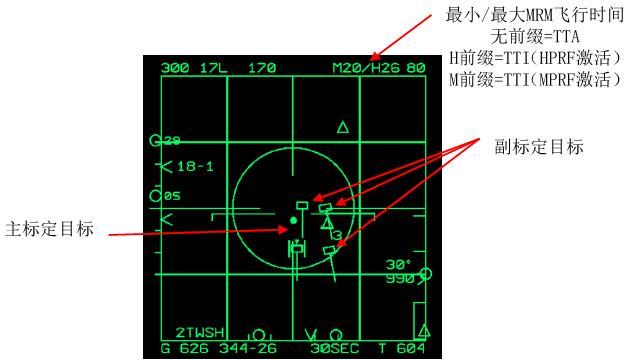

在指定目标时VSD上的图标 - 边扫描边跟踪(TWS)模式
