PICTURE（空情态势信息）

  • 除非另有说明，否则PICTURE是对以BULLSEYE格式提供与任务相关的空情信息的请求。
  • PICTURE建立了一个共同的空中态势图像，并描述了各个GROUP的空间关系。

备注：FRIENDLY、NEUTRAL、STRANGERS（身份不明且未参与战斗的目标）及未参与的GROUPs不会被纳入PICTURE，也不被计入被确认为战术态势一部分的GROUPs总数。若FRIENDLY、NEUTRAL、STRANGERS或未参与的GROUPs对当前战术行动构成影响，则将通过单独通报的方式处理。

  • 标准化的拦截协议是根据PICTURE执行的。
  • PICTURE格式
  1. 有五种方法可以传达PICTURE。他们是：
    1. 核心信息（Core information）
    2. 常规标签（Traditional labels）。
    3. LEADING EDGE（前沿群组）通报。
    4. WAVEs（波次）。
    5. PACKAGES（打击包）。
  2. 在PICTURE中，每个GROUP都将有一个既定名称，该名称将保留到：
    1. 有一个NEW PICTURE。
    2. GROUP 因战损减员而规模缩小。
    3. 该 GROUP 不再对作战区域构成威胁或关联。

PICTURE的核心信息

  • 有关战场态势的核心信息主要用于：
  1. 预交战（Pre-COMMIT）
  2. PICTURE不符合常规标签或者LEADING EDGE标签。
  • PICTURE的报告将包括GROUP的总数，并根据锚定优先级进行锚定(详见对PICTURE进行锚定（anchoring))
  • FOUR GROUPs或者更多。
  1. 报告将包括GROUP的总数。
  2. 仅详细描述三个最高优先级的GROUP。
FOUR GROUPs或者更多示例
“DARKSTAR, TEN GROUPS. GROUP BULLSEYE 0-2-0/25, TWENTY-SEVEN THOUSAND,TRACK EAST, HOSTILE, HEAVY, THREE CONTACTS. GROUP BULLSEYE 2-7-0/25, FIFTEEN THOUSAND, TRACK WEST, HOSTILE. GROUP BULLSEYE 2-9-0/35, TEN THOUSAND, TRACK WEST, HOSTILE.”
DARKSTAR，十个群组；群组靶眼020/25，2万7，东向，敌机，重型群组，三个接触；群组靶眼270/25，1 万5，西向，敌机；群组靶眼290/35，1万，西向，敌机

对 PICTURE进行锚定（anchoring）

锚点（anchor）是用于建立PICTURE并帮助战斗机进行索敌的BULLSEYE。

  • 地理边界和目标分配预案将决定锚定的最大GROUP数量（例如，具有明确横向（Azimuth）边界的战斗机交战区（FEZ）的双责任区防御性制空（dual-lane defensive counterair）。锚定的优先级取决于对兵力和任务的风险。
  • 锚定优先级可以从对兵力（例如战斗机）风险转移到对任务风险。例如，敌方前沿战斗机接近任务失败线并使得任务处于危险中。在这种情况下，敌方前沿群组可能成为首要锚定目标。
  • 当兵力的风险的优先级高于对任务的风险优先级时，管制员将根据以下优先级锚定GROUP：
  1. 最接近战斗机的威胁。
  2. 最强大的威胁（基于战斗识别（combatidentification）、识别声明（declaration）、飞机类型、飞行态势）。
  3. 最高的GROUPs。
  4. 拥有最大STRENGTH的GROUP。
  • 如果GROUP在横距（Azimuth）上超出10nm范围，则GROUP应当使用BULLSEYE进行锚定。如果在Azimuth上有多个GROUP，除非使用指令性目标分配，否则只锚定最外侧的GROUP。

PICTURE的常规标签（Traditional Labels）

  • 管制员应使用常规标签和GROUP名称，并应当遵循以下标准：
  1. 已满足COMMIT标准。
  2. 威胁编队清晰可辨，且符合某个常规标签，使用该标签有助于建立态势感知（SA）和辅助战斗机目标分配。
  3. 如果威胁不适用常规标签，则管制员应使用LEADINGEDGE通联形式。
  • 标准常规标签包括：
  1. SINGLE GROUP（单一群组）
  2. RANGE（纵队。延同一方位线间隔分布的两个GROUP，分别为LEAD GROUP和TRAIL GROUP）
  3. AZIMUTH（横队。描述横向分隔的两个GROUP的标签。GROUP名称将按基本方向引用，如NORTH GROUP、SOUTH GROUP）
  4. VIC（V形编队，具有三个GROUPS的PICTURE标签，其中单个在距离上最近，另外两个GROUPS（即AZIMUTH split）在第一个GROUP之后，GROUP 名称应为LEAD GROUP和类似NORTH TRAIL GROUP与SOUTH TRAIL GROUP）
  5. CHAMPAGNE（倒 V 形编队。三个不同GROUP的PICTURE标签，其中两个在前，一个在后，GROUP名称应类似NORTH LEAD GROUP与SOUTH LEAD GROUP和TRAIL GROUP）
  6. WALL（墙形编队。具有三个或更多GROUPs的PICTURE标签，主要在方位角上分割。GROUP名称应类似NORTH GROUP、MIDDLE GROUP、SOUTH GROUP）
  7. LADDER（梯形编队。在同一方位角上具有三个或更多GROUPs但按距离分隔的PICTURE标签，GROUP名称应类似LEAD GROUP、SECOND GROUP、THIRD GROUP和TRAIL GROUP或 LEAD GROUP、MIDDLE GROUP和TRAIL GROUP）。
  8. BOX（箱形编队。正方形或长方形的GROUP编组的PICTURE标签）。

备注：FRIENDLY、NEUTRAL、STRANGERS及未参与的GROUPs 不会被纳入PICTURE，也不被计入被确认为战术态势一部分的GROUPs总数。若FRIENDLY、NEUTRAL、STRANGERS或未参与的GROUPs 对当前战术行动构成影响，则将通过单独通报的方式处理。

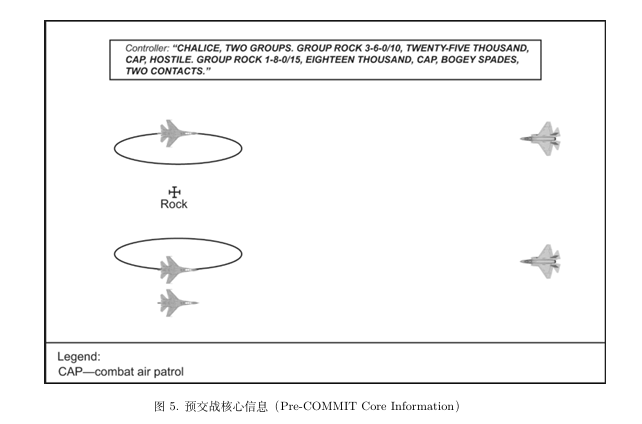

图5. 预交战核心信息（Pre-COMMIT Core Information）.png
图5：CHALICE，两个群组；群组ROCK360/10，2万5，巡逻，敌机；群组ROCK180/15，1万8，巡逻，未识别，缺乏识别码，两个接触。

对 PICTURE中常规标签的增强标注规则

  • 增强标注需沿用常规PICTURE的间隔参数框架。OPENING/CLOSING、TRACK、WEIGHTED 和ECHELON是最常见的增强标注。
  • 增强标注PICTURE的顺序为：
  1. OPENING/CLOSING（散开/靠拢）
  2. WEIGHTED（兵力集中）。
  3. ECHELON（梯队）
  4. TRACK（方向）。
增强态势报告示例
“VENOM, THREE GROUP VIC, FIFTEEN DEEP OPENING, TEN WIDE, WEIGHTED NORTH.LEAD GROUP BULLSEYE 2-7-0/80, FORTY-ONE THOUSAND, HOSTILE, HIGH, FAST; NORTH TRAIL GROUP SEVENTEEN THOUSAND, HOSTILE, TWO CONTACTS, SOUTH TRAIL GROUP TWELVE THOUSAND, BOGEY SPADES.”
VENOM，三个群组，V形，纵深15，散开，宽10，集中北侧；前组，靶眼270/80，4万1，敌机，极高，快；北侧后组，1万7，敌机，两个接触；南侧后组，1万2，未识别，缺乏识别码
  • OPENING（散开）或CLOSING（靠拢）。
  1. 当 GROUP 之间的距离在增加（对应OPENING）或减小（对应CLOSING），且这种变化可能影响战斗机拦截时，可以使用这两个术语
  2. OPENING或CLOSING位于PICTURE标签和间隔参数之后，但位于其他增强标注（如ECHELON和TRACK）的前面，如图6和图7。

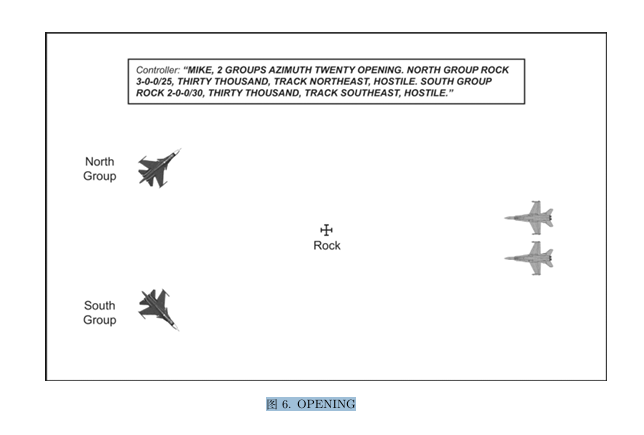

图6. OPENING.png

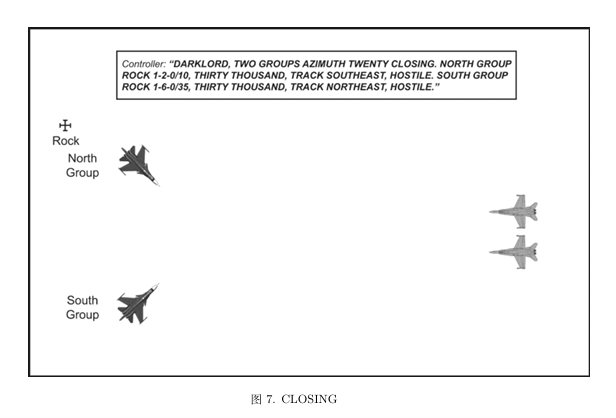

图7. CLOSING.png
图6：两群组横队间隔20，散开；北组，ROCK300/25，3万，东北向，敌机；南组报告格式相同，略去。

图7：两群组横队间隔20，靠拢；北组，ROCK120/10，3万，东南向，敌机；南组报告格式相同，略去。
  • WEIGHTED（兵力集中）。这是一种用于描述由三个或以上GROUP组成的常规标签的增强标注。
  1. 如果一个或多个 GROUP 偏离标准队形（即 GROUP 之间的距离不相等），则 PICTURE 为WEIGHTED。具体的规则如下。
    1. 将横距三等分。
    2. 若某个偏离标准队形的GROUP位于中间三分之一区域之外，则标记为WEIGHTED。
    3. 在WEIGHTED WALL PICTURE中，需通报已锚定的最高优先级GROUP与次近GROUP之间的间隔距离
    4. 如果该态势是一个出现兵力集中的V形编队（VIC），且前组在垂直于威胁轴线（threat axis）的方向上偏离到两个后组之外，那么：若该前组在垂直于威胁轴线方向上与其最近后组轴线间隔小于或等于5海里，且未散开（opening），则使用“WEIGHTED”；否则应考虑用“WALL”标签加“Echelon”描述。
    5. 如果该态势是一个出现兵力集中的倒V形编队（CHAMPAGNE），且后组在垂直于威胁轴线（threat axis）的方向上偏离到两个前组之外，那么：若该后组在垂直于威胁轴线方向上与其最近前组轴线间隔小于或等于5海里，且未散开（opening），则使用“WEIGHTED”；否则应考虑用“WALL”标签加“Echelon”描述，如图8

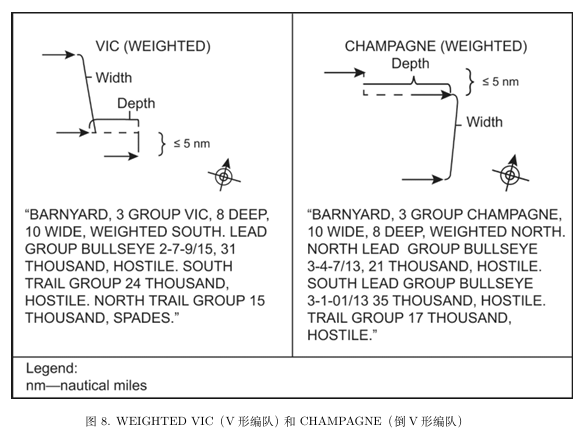

图8. WEIGHTED VIC（V形编队）和 CHAMPAGNE（倒V形编队）.png
图8左：BARNYARD，三个群组，V形，纵深8，宽10，集中南侧；前组，靶眼279/15，3万1，敌机；南侧后组，2万4，敌机；北侧后组，1万5，缺乏识别码
图8右：BARNYARD，三个群组，倒V形，纵深10，宽8，集中北侧；北侧前组，靶眼347/13，2万1，敌机；南侧前组，靶眼310/13，3万5，敌机；后组，1万7，敌机
2.WEIGHTED 描述时，需加上相对于威胁轴线的方位方向作为补充，见图9

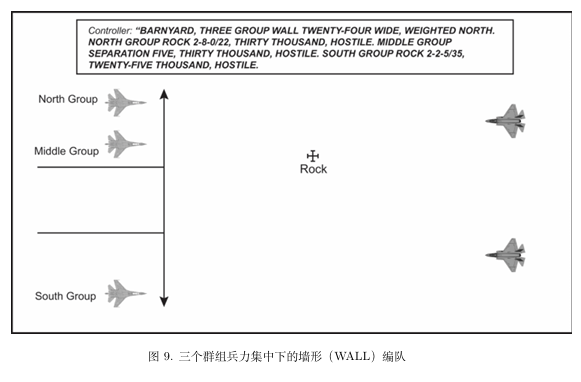

图9. 三个群组兵力集中下的墙形（WALL）编队.png
图9：BARNYARD，三个群组，墙形，宽24，集中北侧；北组，ROCK280/22，3万，敌机；中组，间隔5，3万，敌机；南组，ROCK225/35，2万5，敌机。
  • ECHELON（梯队）
  1. 当常规标签下的各个GROUP既不完全呈横队（AZIMUTH），也不完全呈纵队（RANGE）时，使用ECHELON（梯队）作为增强标注
  2. 如果GROUP之间的纵深（depth，沿轴向的距离）小于或等于5nm，则不应使ECHELON。
  3. ECHELON后应跟随一个主方向或次方向，表示相对于威胁轴线的偏移方向，并在PICTURE标签和间隔参数之后说明。
    1. 如果GROUP之间的间距以横向为主（宽大于深），PICTURE被称为AZIMUTH；若以纵向为主（深大于宽），则称为RANGE。
    2. 管制员可以从最靠近我方战机的GROUP出发，朝偏离轴线方向画一条45度斜线。
    3. 如果偏移GROUP位于上述45度线的前侧，则PICTURE为AZIMUTH。如果GROUP位于45度线的后侧，则PICTURE是RANGE。GROUP间的距离将作为SEPARATION（间隔）通报，如图10,11,12,13

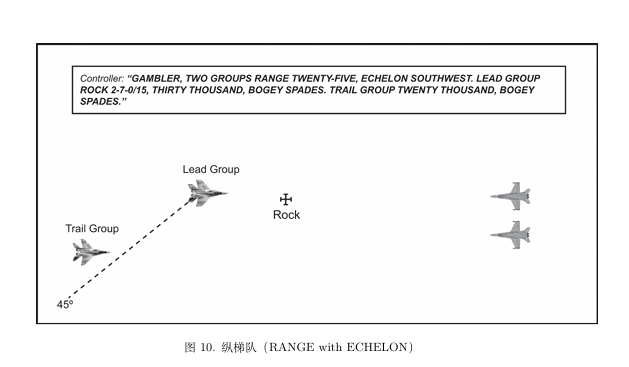

图10. 纵梯队（RANGE with ECHELON）.png
图10：GAMBLER，两个群组，纵队，间隔25，向西南展开纵梯队；前组，ROCK 270/15，3万，未识别，缺乏识别码；后组，2万，未识别，缺乏识别码。

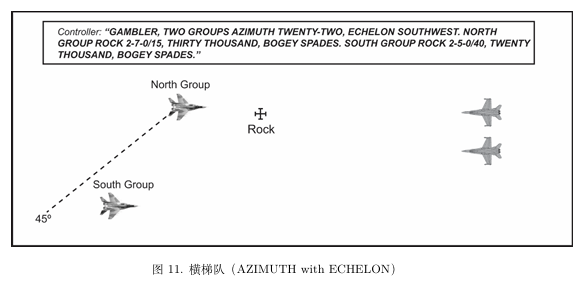

图11. 横梯队（AZIMUTH with ECHELON）.png
图11：GAMBLER，两个群组，横队，间隔22，向西南展开横梯队；北组，ROCK 270/15，3万，未识别，缺乏识别码；南组，ROCK250/40，2万，未识别，缺乏识别码。

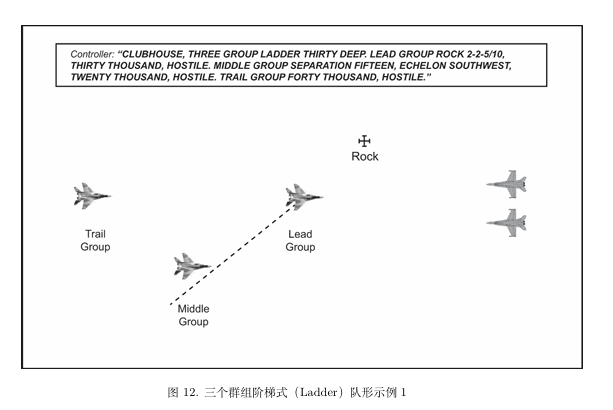

图12. 三个群组阶梯式（Ladder）队形示例1.png
图12：CLUBHOUSE，三个群组，阶梯式，纵深30；前组，ROCK 225/10，3万，敌机；中组间隔15，向西南展开纵梯队，2万，敌机；后组，4万，敌机。

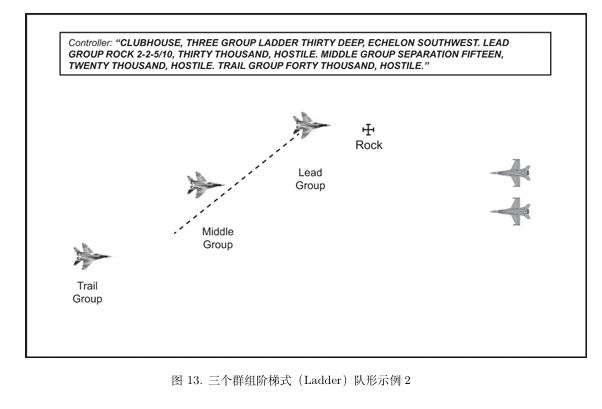

图13. 三个群组阶梯式（Ladder）队形示例2.png
图13：CLUBHOUSE，三个群组，阶梯式，纵深30，向西南展开纵梯队；前组，ROCK 225/10，3万，敌机；中组间隔15，2万，敌机；后组，4万，敌机
  • TRACK
1.如果 PICTURE 中的所有GROUP都沿作战轴线（fightaxis）呈现HOT（迎头），则默认它们具有相

同的航向，如图14。

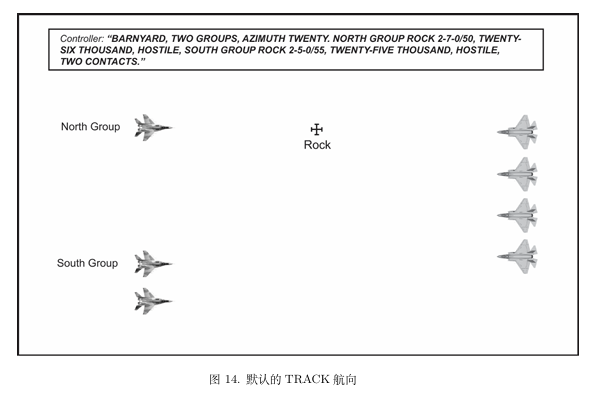

图14. 默认的TRACK航向.png
图14：BARNYARD，两个群组，横队，间隔20；北组，ROCK270/50，2万6，敌机；南组，ROCK 250/55，2万5，敌机，两个接触。
2.如果所有 GROUP 具有一致的非热向飞行方向，则管制员应在PICTURE 中通报飞行方向的增强标注，如图15

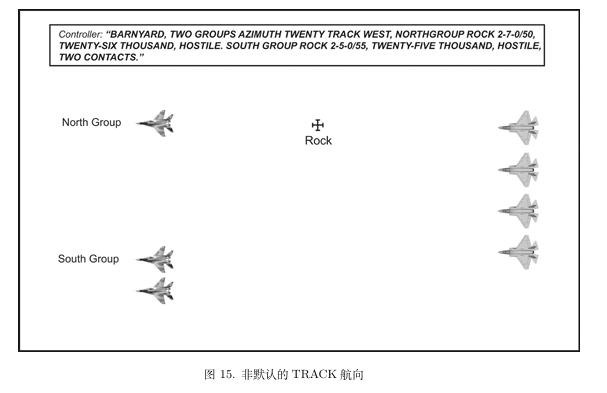

图15. 非默认的TRACK航向.png
图15：BARNYARD，两个群组，横队，间隔20，西向；北组，ROCK270/50，2万6，敌机；南组，ROCK 250/55，2 万5，敌机，两个接触。
3.如果各 GROUP 没有共同的飞行方向，管制员将对每个GROUP分别通报其飞行方向，如图16。

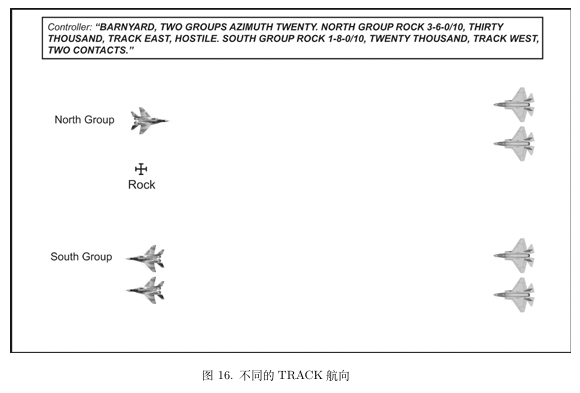

图16. 不同的TRACK航向.png
图16：BARNYARD，两个群组，横队，间隔20；北组，ROCK360/10，3万，东向，敌机；南组，ROCK 180/10，2 万，西向，两个接触。

PICTURE中SINGLE GROUP/TWO GROUPs的常规标签

  • 只有当在作战区域中仅发现一个已知的 BOGEY / BANDIT / HOSTILE 群组时，才使用“SINGLE GROUP（单一群组）”标签。在该情形下，所传递的所有信息都为核心信息。
SINGLE GROUP示例
“CHALICE, SINGLE GROUP BULLSEYE 360/20, TWENTY THOUSAND, TRACK WEST, BOGEY SPADES.”
CHALICE，单个群组，靶眼360/20，2万，西向，未识别，缺乏识别码
  • TWO GROUPs被标记为AZIMUTH或RANGE。
1.AZIMUTH（横队）。当两个GROUP与战斗机的距离大致相同时使用。AZIMUTH中的GROUP使用主方向命名，如图17。

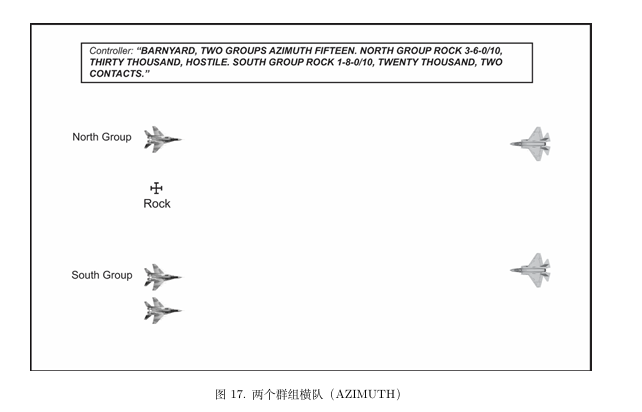

图17. 两个群组横队（AZIMUTH）.png
图17：两群组，横队，间隔15；北组，ROCK 360/10，3万，敌机；南组，ROCK180/10，2万，两接触。
2.RANGE（纵队）。如果一个GROUP比另一个GROUP更靠近战斗机，则使用RANGE作为PICTURE标签。RANGE中的GROUP名称为LEADGROUP和TRAILGROUP，如图18

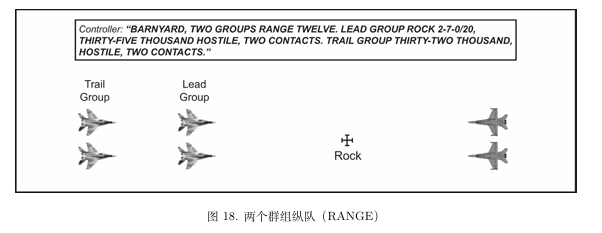

图18. 两个群组纵队（RANGE）.png
图18：两群组，纵队，间隔12；前组，ROCK 270/20，3万5，敌机，两接触；后组，3万2，敌机，两接触

PICTURE中THREE GROUPs或更多的常规标签

  • 一般情况。三个或更多GROUPs的5个常规PICTURE标签是：WALL（墙形编队）、CHAMPAGNE（倒V形编队）、VIC（V形编队）、BOX（箱形编队）和LADDER（阶梯式编队）。管制员将使用5nm的纵深（depth，沿轴向的距离）来确定GROUP之间的战术关系。如果纵深小于等于 5nm 或在 5nm 内CLOSING 时，则使用WALL标签。CHAMPAGNE或VIC是纵深大于5nm或在5nm外 OPENING 时使用的标签
  • WALL。THREE GROUPs或更多在AZIMUTH（横向）上拉开的群组
1.WIDE。术语WIDE用于描述WALL的宽度。
2.THREE GROUPS。
  1. 外侧的两个 GROUP 按照相对于威胁轴线（THREAT AXIS）的主方向命名，例如：EASTGROUP、WEST GROUP。
  2. 内侧GROUP名为MIDDLE GROUP，如图19。
  3. 在WEIGHTEDWALLPICTURE（兵力集中下的墙形编队）中，管制员通报优先锚定的GROUP到最近的GROUP之间的间隔距离

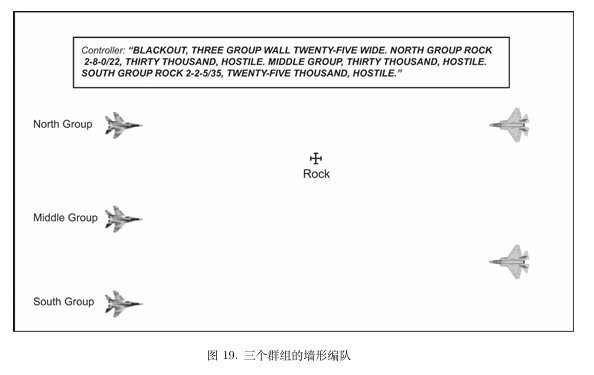

图19. 三个群组的墙形编队.png
图19：BLACKOUT，三个群组，墙形，宽25；北组，ROCK280/22，3万，敌机；中组，3万，敌机；南组，ROCK 225/35，2 万5，敌机。
3. FIVE GROUPs或更少。
  1. 外侧的两个 GROUP 按照相对于威胁轴线（THREAT AXIS）的主方向命名，例如：EAST GROUP、WEST GROUP。
  2. 内侧GROUP名为MIDDLE GROUP。
  3. 将主方向添加到多个MIDDLEGROUP中，因此每个MIDDLEGROUP都有一个唯一的GROUP名称。例如，NORTHMIDDLEGROUP、MIDDLEGROUP和SOUTHMIDDLEGROUP，如图20。

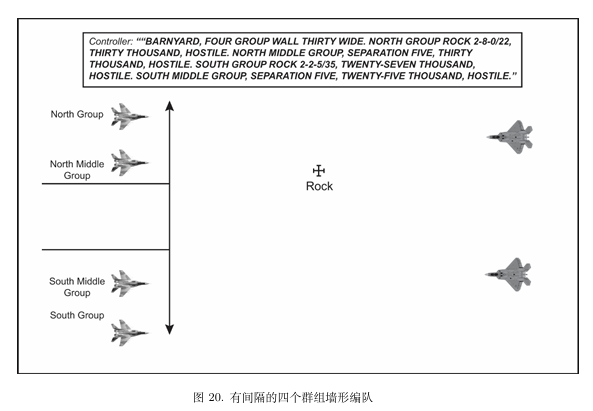

图20. 有间隔的四个群组墙形编队.png
图20：BARNYARD，四个群组，墙形，宽30；北组，ROCK 280/22，3万，敌机；北侧中组，间隔5，3万，敌机；南组，ROCK 225/35，2万7，敌机；南侧中组，间隔5，2万5，敌机
4. FIVE GROUPs或更多。
  1. 战斗机和管制员应该用主方向来命名外侧群组（如NORTH,SOUTH,EAST,WEST），并且用数字序列来命名内侧群组（如NORTHGROUP,SECONDGROUP…SEVENTHGROUP,SOUTH GROUP）
  2. SECOND GROUP将始终最接近用来锚定的最外侧群组。
  3. 在中间三分之一没有群组的WALL编队中，那么管制员需要通报锚定点群组与中间群组之间的间隔

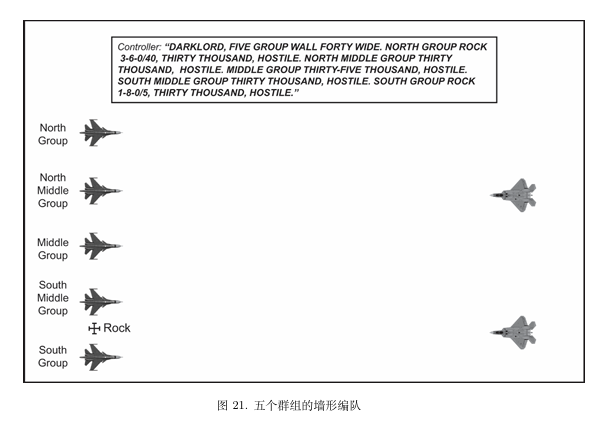

图21. 五个群组的墙形编队.png
图21：DARKLORD，五个群组，墙形，宽40；北组，ROCK 360/40，3万，敌机；北侧中组，3万，敌机；中组，3万5，敌机；南侧中组，3万，敌机；南组，ROCK 180/05，3万，敌机。
  • CHAMPAGNE。三个GROUPs中，两个最接近战斗机的以横队编队（AZIMUTH），第三个GROUP则以纵队编队（RANGE）
  1. 术语WIDE首先用于描述CHAMPAGNE的横向距离（AZIMUTH）
  2. 术语DEEP接下来用于描述CHAMPAGNE的纵向距离（RANGE）。
  3. 最靠近战斗机的两个GROUP被命名为LEAD GROUPs，带有一个主方向标签。在其后的GROUP名为TRAIL GROUP，如图22。

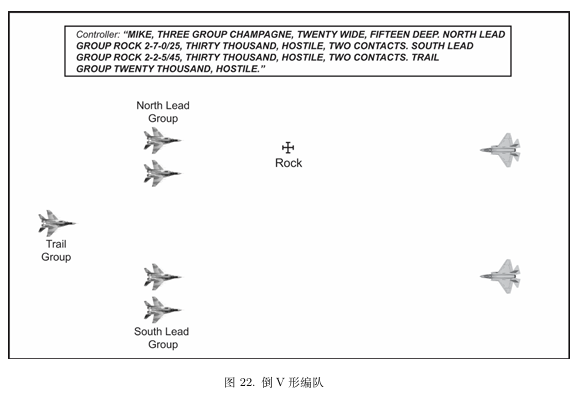

图22. 倒V形编队.png
图22：MIKE，三个群组，倒V形，宽20，纵深15；北侧前组，ROCK 270/25，3万，敌机，两个接触；南侧前组，ROCK 225/35，3万，敌机，两个接触；后组，2万，敌机。
  • VIC。三个GROUPs中，有一个GROUP最靠近战斗机，剩下两个GROUPs与第一个GROUP进行纵队编队（RANGE），并互相形成横队编队（AZIMUTH）
  1. 术语DEEP首先用于描述VIC的纵向距离（RANGE）。
  2. 术语WIDE接下来用于描述VIC的横向距离（AZIMUTH）。
  3. 最靠近战斗机的 GROUP 名为 LEAD GROUP。RANGE 中的两个 GROUP 被命名为 TRAILGROUPS，并带有一个主方向标签，如图23。

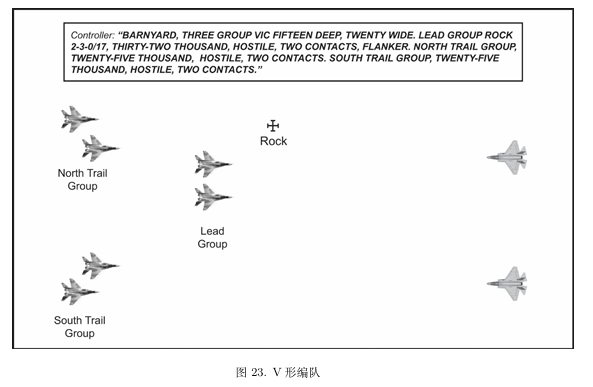

图23. V形编队.png
图23：BARNYARD，三个群组，V形，纵深15，宽20；前组，ROCK 230/17，3万2，敌机，两个接触，侧卫；北侧后组，2万5，敌机，两个接触；南侧后组，2万5，敌机，两个接触。
  • BOX。四个GROUPs中，两个最靠近的GROUPs以横队编队（AZIMUTH），远的两个组同样以横队编队。
  1. 术语WIDE首先用于描述BOX的横向距离（AZIMUTH）
  2. 术语DEEP接下来用于描述BOX的纵向距离（RANGE）。
  3. 最接近战斗机的GROUP被命名为LEADGROUP，带有一个主方向标签（即EAST LEAD GROUP和WEST LEAD GROUP）
  4. 群组将按照前侧群组的锚定优先级按顺时针或者逆时针方向通报
  5. 距离战斗机最远的GROUP被命名为TRAILGROUP，并带有一个主方向标签，见图24。

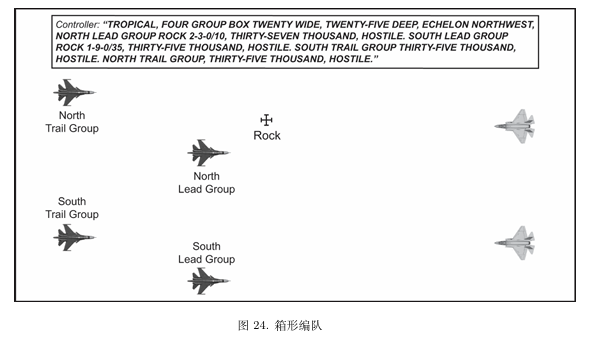

图24. 箱形编队.png
图24：TROPICAL，四个群组，箱形，宽20，纵深25，向西北展开梯队；北侧前组，ROCK 230/10，3万7，敌机；南侧前组，ROCK190/35，3万5，敌机；南侧后组，3万5，敌机；北侧后组，3万5，敌机
  • LADDER（阶梯式编队）。这是三个或更多GROUPs在纵向距离（RANGE）上依次拉开组成的。
  1. 术语DEEP用于描述LADDER的总纵向距离（RANGE）
  2. LADDER 中的第一个GROUP将始终命名为LEAD GROUP。最后一个GROUP将始终是TRAIL GROUP。
  3. 从LEAD GROUP到下一个GROUP的间隔距离将被通报。
  4. 在 THREE-GROUP LADDER 中 GROUP 名称为 LEAD GROUP、MIDDLE GROUP 和 TRAIL GROUP，如图25。
  5. 当 GROUP 超过三个时，GROUP名称为LEAD GROUP、SECOND GROUP、THIRD GROUP、TRAIL GROUP。

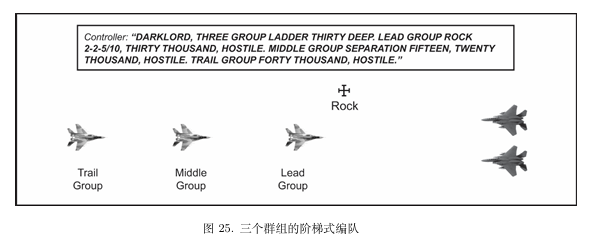

图25. 三个群组的阶梯式编队.png
图25：DARKLORD，三个群组，阶梯式，纵深30；前组，ROCK225/10，3万，敌机；中组，间隔15，2万，敌机；后组，4万，敌机。

A LEADING EDGE PICTURE（前沿群组态势）

  • 前沿群组是根据战斗机预计将进行拦截的目标群组来定义的。

备注：这个”前沿“的纵深范围取决于MDS（missiondesign series）和 T/M/S（type, model, and/or series），需在任务计划阶段确定。

  • 使用前沿群组态势画面（LEADINGEDGE）的情形包括：
  1. 作战区域内所有的GROUP无法符合常规标签时。
  2. 为了在通报复杂态势时尽量简化无线电通信。
  3. 为了快速完成对优先群组的目标分配。
  • 如果LEADING EDGE通信不合适，战斗机和管制员可使用核心信息来通报态势。
  • 以下是LEADING EDGE通报格式
  1. 管制员应在通知LEADING EDGE之前优先通知GROUP的总数。
  2. 常规 PICTURE 标签将跟在“LEADING EDGE”之后。
  3. 管制员应根据战斗机在即将发起的攻击中预计处置的GROUPs来标注PICTURE。（如：战斗机再次交战）。
  • 后续群组将使用WAVE形式进行通报。WAVES指的是敌方按防御纵深（defense-in-depth）方式部署的协

同战术群。WAVES和打击包（packages）的区别在于纵深不同

1.LEADING EDGE后最近的GROUP将被标记为SECOND WAVE。
2.WAVES将按照数字编号（例如：SECONDWAVE, THIRD WAVE...）
3. SECOND WAVE和任何后续WAVES都将被赋予常规标签，如图26。

文件:图26. LEADING EDGE示例1.png居中

图26：WARRIOR，六个群组，前沿四个群组，箱形，宽25，纵深15；北侧前组，ROCK 135/10，3万，敌机，侧卫；南侧前组，ROCK 170/35，3万，敌机，侧卫；北侧后组，3万5，敌  机，侧卫；第二波，间隔15，两个群组，横队，歼轰7
4.标记LEADING EDGE后，将给出与SECOND WAVE的间隔，如图27。

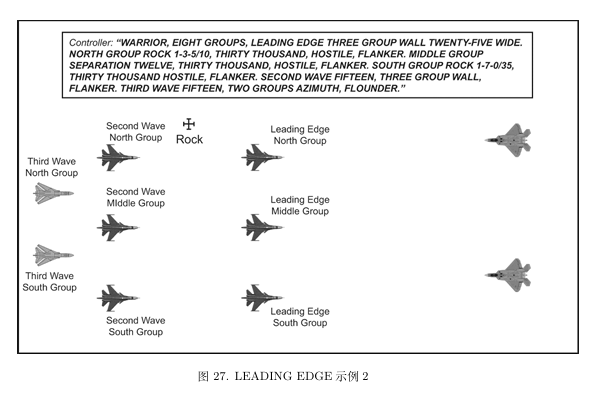

图27. LEADING EDGE示例2.png
图27：WARRIOR，八个群组，前沿3个群组，墙形，宽25；北组，ROCK 135/10，3万，敌机，侧卫；中组，间隔12，3万，敌机，侧卫；南组，ROCK 170/35，3万，敌机，侧卫；第二波，间隔15，三个群组，墙形，侧卫；第三波，间隔15，两个群组，横队，歼轰7
5.到SECOND WAVE的间隔将是LEADING EDGE和SECOND WAVE之间沿威胁轴向的最短距离
6.当使用WAVE通报时，管制员应只通报对当前攻击中的战机进行目标分配和作战节奏有战术意义的信息，且需根据可用通信时间调整。
7.管制员应尽量通过“REFORMING（重组）”，“RECOMMITTING（重新交战）”和“PASSING（越过）”通信（如果适用）来通报WAVE机动。
WAVES PASSING示例
“FOCUS SECOND WAVE PASSING FIRST WAVE.”
FOCUS，第二波越过第一波

PACKAGE PICTURE标签

  • 在任务规划中定义边界限制。应包括以下注意事项：
  1. 边界限制可以根据地理分隔确定。例如，如果执行多责任区防御性制空，管制员负责了其中一个责任区，则不会通报另一个责任区中的GROUP
  2. 在预定界限范围之外活动的小队，不视为在同一编队内作战。
PACKAGE示例
“GOLIATH,TWOPACKAGESAZIMUTH60,NORTHPACKAGEBULLSEYE030/45,SOUTH PACKAG EBULLSEYE 110/55.”
GOLIATH，两个打击包，横队，间隔60，北包，靶眼030/45；南包，靶眼110/55
  • 每个打击包内都可能存在可标注的空情态势（PICTURE）。
含PICTURE的PACKAGE示例
“CHALICE,NORTH PACKAGE,TWO GROUP SRANGETEN,TRACK WEST.LEAD GROUPBULLSEYE 045/35,TWENTY FIVE THOUSAND,HOSTILE,TWO CONTACTS.TRAIL GROUP FIFTEEN THOUSAND,HOSTILE,TWO CONTACTS.”
CHALICE，北包，两个群组，纵队，间隔10，西向；前组，靶眼045/35，3万5，敌机，两个接触；后组，1万5，敌机，两个接触。
  • 若多个打击包在同时被进行目标分配（TARGETED），则需在报告目标分配情况时明确使用打击包名称和群组名称
PACKAGE TARGET示例
“VIPER2,TARGET LEAD GROUP NORTH PACKAGE.”
VIPER2，处置北包前组
  • 如果边界限制由已知的地理边界定义，则管制员可以使用地理参考点（GEOREF）来描述PACKAGES之间的关系
简化的责任区（LANE）PICTURE示例
“GOLIATH,NORTHLANETHREEGROUPCHAMPAGNE.”
GOLIATH，北侧责任区，三个群组，倒V形

NEWPICTURE

  • 除非使用新的标签和命名方式能提高目标分配效率，否则管制员应尽量维持原有GROUP的标签。如果在通联时间受限的情况下需要同时进行距离通报（rangecall）和空情态势通报（picture），管制员可以省略细节，仅在目标分配完成后再进行简要补充说明
  • 如有助于飞行员进行目标分配，管制员可以在目标分配距离（Targetingrange）内使用简化版的NEWPICTURE报告。适用的情况包括但不限于：
  1. 电磁攻击（EA,Electromagneticattack）。
  2. 敌方机动
  3. 发现新的GROUP
简略PICTURE示例
“BARNYARD, NEW PICTURE, TEN GROUPS, LEADING EDGE THREE GROUP CHAMPAGNE.”
BARNYARD，新态势，十个群组，前沿三个群组，倒V形
  • 如果战斗机在目标分配距离（Targeting range）内请求 PICTURE（例如，战斗机脱离交战（clear a merge）），则管制员应使用PICTURE标准通报，除非最近的GROUP满足THREAT标准。
  • 转向COLD（冷向）的战斗机将请求PICTURE。
  • 转向HOT（热向）的战斗机将请求NEW PICTURE。

ADDITIONAL, POP-UP和THREAT GROUPs

  • ADDITIONAL GROUP（额外群组）
  1. ADDITIONAL GROUP应用于新探测到的目标分配距离（Targetingrange）之外或不符合常规标签的GROUP。
  2. 根据定义的锚定优先级，使用BULLSEYE锚定ADDITIONAL GROUP。
  3. 如果ADDITIONAL GROUP是LEADING EDGE的一部分，并且战斗机在目标分配距离（Targeting range）之外，管制员应将其重新标记为NEW PICTURE，并将ADDITIONAL GROUP作为NEW PICTURE的一部分。
  4. 如果有多个ADDITIONAL GROUP，则每个ADDITIONAL GROUP前都应附加一个主方向和/或数字（例如NORTH ADDITIONAL GROUP, FIRST ADDITIONAL GROUP）。
ADDITIONAL GROUP示例
“MISER, TWO GROUPS AZIMUTH 20. NORTH GROUP BULLSEYE 360/20,THIRTY-TWO THOUSAND, TRACK WEST, HOSTILE. SOUTH GROUP AT BULLSEYE, EIGHT THOUSAND, TRACK EAST, HOSTILE.”
“EAGLE 1, ADDITIONAL GROUP BULLSEYE 090/7, 5 THOUSAND, TRACK WEST,HOSTILE FLANKER.”
MISER，两个群组，横队，间隔20；北组，靶眼360/20，3万2，西向，敌机；南组位于靶眼位置，8千，东向，敌机
EAGLE1，额外群组，靶眼090/07，5千，西向，敌机，侧卫
  • POP-UP GROUP（突现群组）
  1. 如果以前未探测到或未报告的GROUP出现在目标分配距离（Targeting range）内和THREAT距离之外，则会将其命名为POP-UPGROUP。
  2. POP-UP GROUP根据定义的锚定优先级使用BULLSEYE进行锚定。
  3. 如果有多个POP-UP GROUP，则每个POP-UP GROUP前都应附加一个主方向和/或数字（例如，WEST POP-UP GROUP, FIRST POP-UP GROUP）。
POP-UP GROUP示例
“DARKSTAR, FIRST POP-UP GROUP BULLSEYE 270/15, FIVE THOUSAND, TRACK WEST,BOGEY SPADES. SECOND POP-UP GROUP BULLSEYE 300/20, TEN THOUSAND, TRACK NORTHWEST, BOGEY SPADES.”
DARKSTAR，第一个突现群组，靶眼270/15，5千，西向，未识别，缺乏识别码；第二个突现目标，靶眼300/20，1万，西北向，未识别，缺乏识别码。
  • THREAT GROUP（威胁群组）
  1. 如果未探测到或未报告的GROUP满足简报的THREAT条件，则将其命名为THREATGROUP。管制员在向最近的飞机发出THREAT通报时应使用BRAA格式
  2. 如果有多个THREATGROUPS，则每个THREATGROUP前都应附加一个主方向和/或数字（例如，EAST THREAT GROUP, FIRST THREAT GROUP）
THREAT GROUP示例
“RAMBO 2, THREAT GROUP BRAA 270/13, ONE THOUSAND, HOT, HOSTILE.”
RAMBO2，威胁群组，BRAA270/13，1千，迎头，敌机

参考资料

ATP 3-52.4

取自“https://wiki.biligame.com/falconbms/index.php?title=PICTURE(空情态势信息)&oldid=7578”
