驼背的轰炸机

萨沃亚-马尔凯蒂 SM.79 Sparviero(意大利语意为“雀鹰”)是意大利航空公司萨沃亚-马尔凯蒂开发和制造的三引擎 中型轰炸机。它可能是二战中最著名的意大利飞机。 SM.79 因其机身背部独特的“驼背”而易于辨认,据说机组人员非常喜欢它,他们给它起了个绰号叫“il gobbo maledetto”(“该死的驼背机”)。


SM.79 于 20 世纪 30 年代初开发。它是一种由木材和金属混合结构的悬臂低翼单翼机,设计目的是生产一种可载八名乘客的快速运输机,能够超越同时代最快的飞机,但它作为战斗机的潜力很快引起了意大利政府的注意。该类型的早期型号于 1934 年 9 月 28 日首飞,在 1937 年至 1939 年间创下了 26 项世界纪录,一度成为世界上速度最快的中型轰炸机。因此,SM.79 很快被视为法西斯意大利的国家荣誉,吸引了政府的大力支持,并经常被用作国家宣传的一部分。早期,该飞机经常参加竞争性的飞行和飞行竞赛,力求利用其优势,并经常在此类比赛中获胜。


SM.79 首次投入战斗是在西班牙内战期间。在这场战争中,它通常没有战斗机护航,而是依靠相对较高的速度逃避拦截。虽然发现了一些问题,有些问题也得到了解决,但 SM.79 在西班牙部署期间的表现令人鼓舞,并刺激了对该机型的需求,包括决定将其作为意大利轰炸机部队的骨干。南斯拉夫和罗马尼亚都选择为自己的航空服务采购该机型,而意大利皇家空军也采购了大量该机型。1940 年 5 月意大利参加第二次世界大战时,约有 600 架 SM.79-I 和 -II 飞机服役;此后,意大利参战的每个战区都部署了它们。


SM.79 在二战期间曾以各种身份服役,最初主要用作运输机和中型轰炸机。在“特别航空鱼雷部队”的开创性工作之后,意大利将该机型用作鱼雷轰炸机;在这一角色中,SM.79 在地中海战区对盟军航运取得了显著的胜利。虽然意大利与意大利的停战协定在任何作战部署之前就已生效,但该飞机还开发了一种由遥控驾驶的专用无人机版本。它是二战中数量最多的意大利轰炸机,共生产了约 1,300 架。该机型一直在意大利服役,直到 1952 年。

设计与发展

和 1938 年,这些型号的飞机参与了各种创纪录的尝试。考虑到潜在出口客户对在机头安装枪支位置的可取性的意见(由于机头安装了第三台发动机,因此无法实现),萨沃亚-马尔凯蒂开始设计这种双引擎型号,称为SM.79B。该机重新设计了机头部分,整合了投弹手的位置和飞行员的高位操纵位置,并配有一挺可移动的机枪,于 1936 年首次飞行。


除了 Savoia-Marchetti 自行生产外,为了满足市场需求,位于福利尼奥的意大利分包商Aeronautica Umbra也生产了该机型。该机型的生产一直持续到 1943 年 6 月,在此期间共完成了 1,217 架飞机,其中许多是轰炸机、鱼雷轰炸机和运输机。SM.79 被描述为迄今为止第二次世界大战中最重要的意大利攻击型战机,也是极少数大批量生产的意大利飞机之一。

设计特点

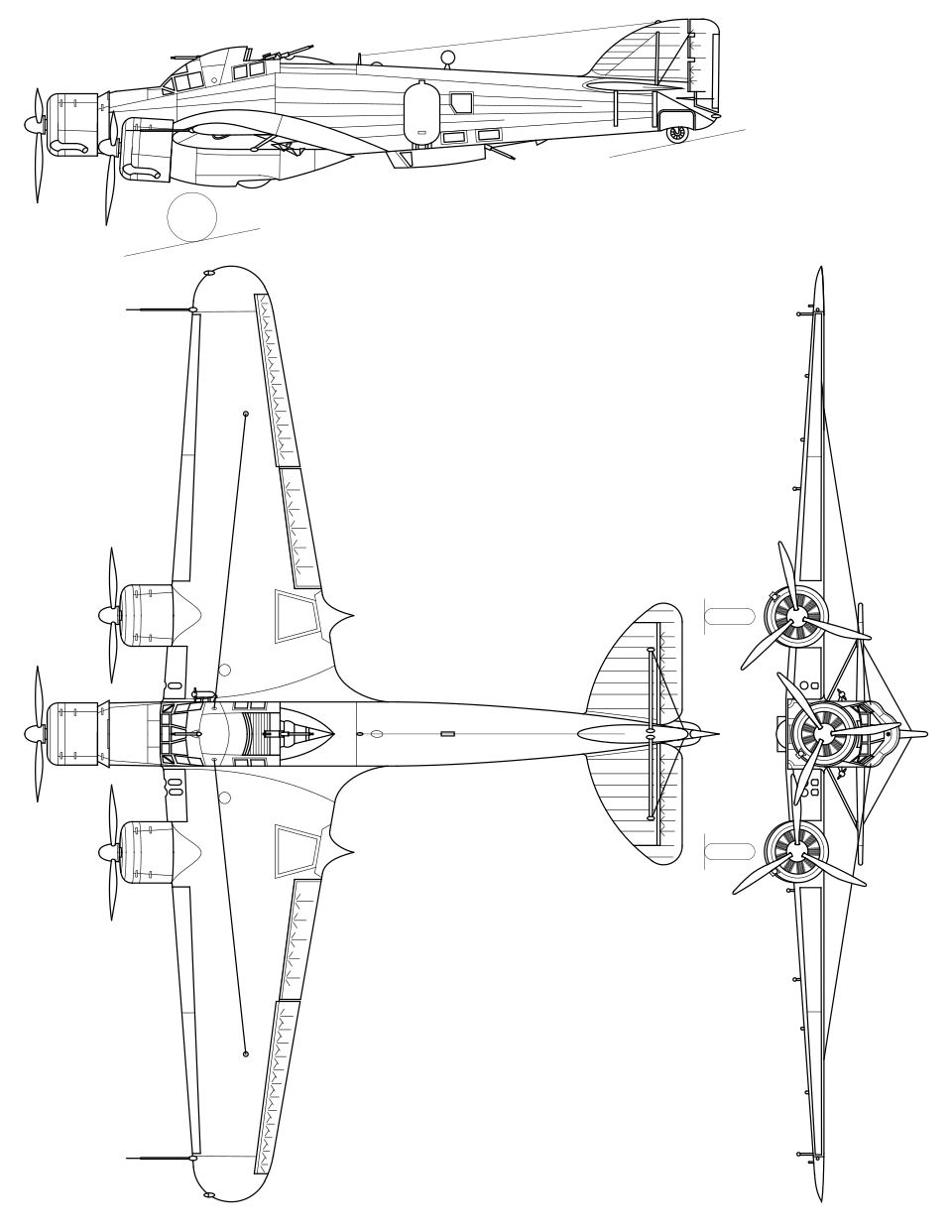

SM.79 是一种悬臂式低翼单翼三引擎飞机,带有可伸缩后三点式起落架。机身采用焊接管状钢框架结构,前部覆盖硬铝,机身上部表面覆盖硬铝和胶合板混合物,其余外表面均采用织物。机翼为全木结构,配有后缘襟翼和前缘缝翼(汉德利·佩吉式)以弥补其相对较小的尺寸。内部结构由三根云杉和胶合板翼梁制成,通过胶合板肋骨相连,外层为胶合板。机翼上反角为 2° 15'。副翼可旋转 +13/-26°,在低速飞行和起飞时与襟翼一起使用。该飞机的性能明显强于其前身SM.75,可提供超过 1,715 千瓦(2,300 马力)的功率和高翼载荷,使其特性与大型战斗机相差无几。


主轰炸机型号安装的发动机为三台 582 千瓦(780 马力)阿尔法·罗密欧 126 RC.34星型发动机,配备可变螺距全金属三叶螺旋桨。在 4,250 米(13,940 英尺)的高度,速度可达 430 公里/小时(270 英里/小时),实际升限相对较低,为 6,500 米(21,300 英尺)。在 5,000 米(16,000 英尺)的高度,巡航速度为 373 公里/小时(232 英里/小时),但最佳巡航速度为 259 公里/小时(161 英里/小时)(60% 功率)。着陆特点是,在放下襟翼的情况下,最后进近速度为 200 公里/小时(120 英里/小时),在放下襟翼的情况下,减速至 145 公里/小时(90 英里/小时),最后在跑道上滑行仅需 200 米(660 英尺)即可着陆(转速为 2,050 转/分,压力为 644 汞柱)。


SM.79 通常由五名机组人员操作(轰炸机版本为六名机组人员)。座舱设计为可容纳两名并排就座的飞行员。中央面板上的仪表包括油量表和燃油表、低空(1,000 米,3,300 英尺)和高空(8,000 米,26,000 英尺)高度计、时钟、空速和垂直速度指示器、陀螺仪、指南针、人工地平仪、转弯和倾斜指示器、转速表和油门。

机动表现


SM.79 的性能被认为相当强劲动力强劲!。它的爬升率相当高,在当时算是相当快的,而且坚固耐用,反应灵敏,可以小心地完成翻筋斗。它的木质结构足够轻,即使迫降在水上,也可以漂浮半小时,让机组人员有充足的时间逃生,前置发动机可以在一定程度上抵御防空火力。在满功率、襟翼准备起飞的情况下,SM.79 可以在 300 米(980 英尺)内升空,然后在 3 分钟内迅速爬升至 1,000 米(3,300 英尺)的高度,在 6 分 30 秒内爬升至 2,000 米(6,600 英尺),在 9 分 34 秒内爬升至 3,000 米(9,800 英尺),在 13 分 2 秒内爬升至 4,000 米(13,000 英尺),在 17 分 43 秒内爬升至 5,000 米(16,000 英尺)。


轰炸机版有 10 个独立油箱,总油箱容量最大为 3,460 升(910 美制加仑)。据报道,满载飞行时的续航时间约为 4 小时 30 分钟,平均速度为 360 公里/小时(220 英里/小时)。以最佳巡航速度飞行时的最大转场航程尚未证实;为了从利比亚直飞亚的斯亚贝巴, SM.79 经常进行改装以携带更多燃料,并且能够飞行超过 2,000 公里(1,200 英里)。载重 1,000 公斤(2,200 磅)时的航程(不是续航时间)约为 800-900 公里(500-560 英里)。


据称,鱼雷轰炸的有效范围是距目标 500 至 1,000 米(1,600 至 3,300 英尺)。在作战行动中,SM.79 通常会在敌舰上低空飞行,然后再发射空中鱼雷;因此,它们经常成为从步兵轻武器到重型火炮的所有武器的目标,以做最后的努力来阻止鱼雷部署。与英国鱼雷轰炸机相比, Sparviero有几个优势,包括最高速度更快、航程更远。然而不久之后,Sparviero就面临着霍克飓风和海军的Fairey Fulmar 的挑战,后者速度更快,但与其他护航战斗机相比仍然相当慢。布里斯托尔博福特战斗机速度快、装备精良,不仅是有效的远程日间战斗机,也是成功的夜间拦截机,在战争后期经常在夜间任务中追击Sparviero 。在白天, 地中海地区的柯蒂斯 P-40洛克希德 P-38 闪电格鲁曼 F4F 野猫超级马林喷火战斗机妨碍了Sparviero 的行动。

武器装备

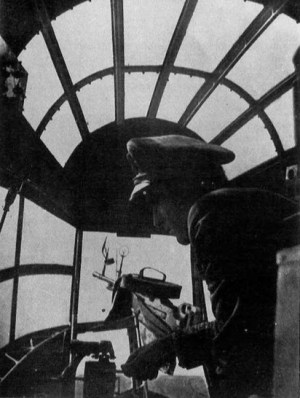

双引擎版本机头枪内部视图

SM.79 的防御武器最初由四挺布雷达-SAFAT 机枪组成,后来增加到五挺。其中三挺是 12.7 毫米(0.5 英寸)机枪,两挺位于背部“驼峰”处,前面一挺(备弹 300 发)固定在 15° 仰角,另一挺可在水平方向旋转 60°,在垂直方向旋转 0-70°。第三挺 12.7 毫米(0.5 英寸)机枪位于腹部。除前面一挺机枪外,每挺机枪都备弹 500 发。在一对“腰部”支架之一中,还装有一挺 7.7 毫米(0.303 英寸)刘易斯机枪,该支架可快速更换武器的侧面。这架刘易斯机枪后来被腰部安装的两挺 7.7 毫米(0.303 英寸)布雷达机枪取代,后者更加可靠,射速更快(900 发/分钟,而不是 500 发),尽管机身内仅够一人操作。尽管整体“打击力”较低,但按照 1930 年代的标准,它的武装非常强大,其武器装备远胜于当时的战斗机,而战斗机通常不配备任何装甲。然而,到了第二次世界大战,Sparviero在面对新型战斗机时变得非常脆弱,失去了在西班牙赢得的近乎无懈可击的声誉。


SM.79 上从未安装过炮塔,这对其防御火力范围造成了相当大的限制。在所有防御武器中,背部武器通常被认为是最重要的,因为在转向低空攻击后,Sparviero几乎完全受到来自后方和上方的攻击。位于后吊舱和后驼峰中的防御武器受到空气动力学防护罩的保护,这些防护罩仅在攻击者出现时才会打开。然而,在实践中,敌机可以在不被发现的情况下攻击Sparviero,因此防御阵地通常保持开放,尽管这会降低飞机的最大有效速度。


机腹吊舱布局狭窄,炸弹瞄准仪器位于前方,而向后瞄准的机腹防御机枪位于后方,无法同时进行炸弹瞄准和后方防御,实用性因此受到影响。因此,在后期专门用于鱼雷轰炸任务的版本中,机腹武器和发动机舱被拆除。固定在前方的布雷达机枪更适合进攻任务并由飞行员瞄准,很少用于防御,经常被拆除或替换为小口径机枪或模型,由于重量减轻,速度和射程相应增加。鹬隼号后方的机腹吊舱与德国中型轰炸机亨克尔 He 111的主要战时生产 -P 和 -H 亚型上位置几乎相同的博拉炮架有些相似,后者仅用作德国飞机的机腹防御武器架。


与德国空军的 He 111 一样,Sparviero 的炸弹舱配置为垂直携带炸弹;这种设计决定导致无法在内部容纳大型炸弹。该飞机可容纳一对 500 公斤(1,100 磅)、五枚 250 公斤(550 磅)、12 枚 100 或 50 公斤(220 或 110 磅)炸弹,或数百枚小炸弹。投弹手从其位置拥有85 °的前视场,通常配备“Jozza-2”瞄准系统、自动摄像机和一系列炸弹投放装置。吊舱后部的机枪使投弹手无法俯卧,因此,投弹手配备了可伸缩结构以在坐姿时支撑其腿部。


从 1939 年起,SM.79 可以在机翼内下方的两个挂架上携带两枚鱼雷,也可以携带更大的炸弹。然而,在实践中,由于携带两枚鱼雷会降低飞机的性能和机动性,通常只携带一枚。SM.79 的总有效载荷为 3,800 公斤(8,400 磅),因此无法携带 1,600-1,860 公斤(3,530-4,100 磅)的炸弹,而不会明显减少燃油负荷(满载时约为 2,400 公斤(5,300 磅))。标准鱼雷是 1938 年怀特黑德设计的,重 876 千克(1,931 磅),长 5.46 米(17 英尺 11 英寸),高爆弹头重 170 千克(370 磅)。它以 74 公里/小时(40 节)的速度射程为 3 公里(1.9 英里),可以在很宽的速度和高度范围内发射:40 至 120 米(130 至 390 英尺),最大速度为 300 公里/小时(190 英里/小时)。研发有效的鱼雷轰炸技术花了十年以上的时间;因此,由于SM.84 (其预期继任者)的失败和Ca.314的动力不足,只有 SM.79 继续作为鱼雷轰炸机使用,直到 1944 年,尽管与许多其他类型的飞机一起进行了试验,包括Fiat G.55 S 战斗机。

相关改型

  • SM.79

原型机 S.79P(民用型),由Piaggio Stella P.IX (610 cv)星形发动机驱动。1934 年 9 月 28 日下线。首飞于 1934 年 10 月 8 日进行。1935 年春,该机重新装备了阿尔法罗密欧 125 RC.35(590-750 cv),并被用作意大利皇家航空公司的快速客机,并用于埃塞俄比亚上空的一些侦察任务。


  • SM.79-I(也称为 S.79K 或 S.79 Militare)

第一款量产的四座或五座轰炸机,由三台 582 千瓦(780 马力)阿尔法罗密欧 126 RC.34九缸发动机驱动。翼展 21.20 米(69.6 英尺),长度 15.80 米(51.8 英尺),最大速度 430 公里/小时(270 英里/小时),高度 4,000 米(13,000 英尺),最多可携带 1,250 千克(2,760 磅)炸弹,最大起飞重量 10,480 千克(23,100 磅),航程 1,899 公里(1,180 英里)。首飞:原型机 MM.260(前民用版 S-79P 改装)于 1936 年 5 月 20 日,仍使用 AR.125 发动机。第一架生产型 S.79-I MM.20663(也称为 S.79K 或 S.79M)于 1936 年 7 月 7 日生产,并于 1936 年 7 月 29 日交付给意大利皇家空军。在前三架之后,下一批生产型号是 AR.126 RC.34(780 cv),第一架于 1936 年 9 月 27 日试飞。

  • SM.79-II

鱼雷轰炸机由三台改进的阿尔法罗密欧 126 发动机驱动,拆除炸弹舱并经常增加机组人员装甲。其中一架装有三台比亚乔 P.XI发动机。


  • SM.79-III

1942 年底推出的改进型、增程型鱼雷轰炸机。直到 1943 年中期才开始大批量生产。也称为SM.79bis、SM.79GA或SM.579。由每台约 746 千瓦(1,000 马力)的 AR.128 发动机驱动,性能增强(速度提高到 475 公里/小时(295 英里/小时),爬升到 5,000 米(16,000 英尺)仅需 16 分 7 秒)。取消了机腹发动机舱。炸弹舱内安装 1,000 升(260 美制加仑)燃油箱。保留了前机枪及其防闪装置,可能用作反舰武器。

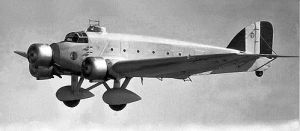

萨沃亚-马尔凯蒂 SM79B
  • SM.79B

双引擎出口版,由可靠性较差的菲亚特 A.80 发动机驱动,并配有玻璃机头,以提高投弹瞄准能力。比标准 SM.79 更经济,但速度较慢(420 公里/小时;260 英里/小时),飞行至 5,000 米(16,000 英尺)需要 21.45 分钟,但重量为 6,600–10,100 千克(14,600–22,300 磅),比基本 SM.79 轻约 500 千克(1,100 磅),更长(16.22 米;53.2 英尺),武器相同。伊拉克购买了五架,但这个版本在意大利几乎没有成功。


  • SM.79C

VIP运输改装,由比亚乔 P.XI RC.40 发动机驱动,背部和腹部机枪被拆除。


  • SM.79JR

罗马尼亚的双引擎版本,由 895 千瓦(1,200 马力)的容克斯 Jumo 211Da 发动机驱动。8 架意大利制造的飞机(罗马尼亚将其命名为JIS.79B),随后又许可制造了 36 架JRS 79B,由 Jumo 211Da 发动机驱动,36 架JRS 79B1,由 1,029 千瓦(1,380 马力)的 Jumo 211F 发动机驱动。生产一直持续到 1946 年。


  • 79K型

南斯拉夫版本。

  • SM.79T

远程VIP运输版。


  • SM.79 飞行炸弹

一架 SM.79 改装成无线电遥控飞行炸弹,由CANT Z.1007 “ Alcione ”遥控制导。(生产了一架)

幸存


现存完整的 SM.79 有两架,均由黎巴嫩捐赠给意大利空军:

MM24499 – SM.79 在特伦蒂诺-上阿迪杰/南蒂罗尔特伦托的詹尼·卡普罗尼航空博物馆静态展出。


MM45508 – SM.79 在拉齐奥布拉恰诺的意大利空军博物馆静态展出。


除了上述完整的例子外,被LRDG R 巡逻队击毁的 SM.79 残骸仍然在Jebel Uweinat的西部着陆场。
