野马 但是是减重版
北美 P-51 野马战斗机自 1940 年首次飞行至二战结束后共生产了20 多种型号,其中一些还参加了朝鲜战争和其他几场冲突
More 野马
艾莉森野马 |
---|
艾莉森·野马野马的原型机编号为NA-73X,由北美航空公司于1940年9月9日推出,尽管没有发动机,并于同年10月26日首飞。野马最初设计使用低空作业的艾利森V-1710发动机。与后期型号不同,使用艾利森发动机的野马的特点是化油器进气口位于机头背面,紧邻螺旋桨后方。 野马 Mk.I第一份生产合同由英国授予,订购320架NA-73战斗机,英国采购委员会将其命名为“野马Mk I”;第二份合同随后签订,要求再订购300架(NA-83)“野马Mk I”战斗机。合同还安排将首批订单中的两架飞机交付给美国陆军航空队进行评估;这两架飞机分别为41-038和41-039,被命名为XP-51。第一架英国皇家空军野马Mk I于 1942 年 2 月交付给英国皇家空军盖特威克基地第 26 中队,并于 1942 年 5 月 10 日首次参加战斗。凭借其远距离和出色的低空性能,它们被有效地用于英吉利海峡的战术侦察和对地攻击任务,但由于其在 15,000 英尺(4,600 米)以上性能不佳,人们认为它们作为战斗机的价值有限。
野马Mk IA1940 年 7 月 7 日,美国陆军首次订购了 150 架野马Mk I,北美公司将其命名为 NA-91。这是根据租借法案代表英国皇家空军订购的。除了最后 57 架之外,其余均给了英国。珍珠港事件后,美国陆军航空队将这些野马 Mk IA“保留”起来供自己使用。其中 55 架 野马 Mk IA 在后机身安装了一对 K.24 照相机,用于战术低空侦察,并重新命名为F-6A(“F”代表照相,但容易混淆的是,仍被称为 野马 Mk IA)。其中两架保留了 野马 Mk IA的名称,并由美国陆军航空队用于测试。

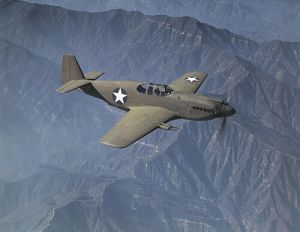

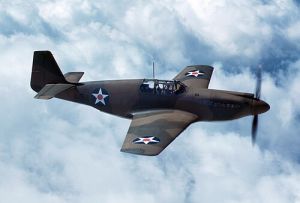

野马 Mk.II1942年6月23日,签订了1200架P-51A(NA-99)的采购合同。P-51A使用新型艾利森V-1710-81发动机,该发动机是V-1710-39的改进型,驱动直径10英尺9英寸(3.28米)的三叶柯蒂斯电气螺旋桨。武器装备改为四挺.50英寸(12.7毫米)勃朗宁机枪,每侧机翼各两挺,内侧机枪每挺最大备弹量350发(rpg),外侧机枪每挺最大备弹量280发(rpg)。在A-36改进的同时,该机还进行了其他改进,包括改进的固定式进气道,取代了之前野马型号的可移动式进气道,并在机翼上安装了可挂载75或150美制加仑(62或125英制加仑;280或570升)副油箱的挂架,使挂载150美制加仑(120英制加仑;570升)副油箱后,最大转场航程增至2,740英里(4,410公里)。在10,000英尺(3,000米)高度,最大速度提升至409英里/小时(658公里/小时)。美国陆军航空队接收了310架,英国皇家空军接收了50架(作为野马II),之后转产为使用梅林发动机的P-51B战斗机。 俯冲的野马 A-36A-36A 是美国政府专门为美国陆军航空队订购的第一架基于“野马”机身的飞机。北美航空找到了一份未完成的美国陆军航空队“俯冲轰炸机”合同,这笔合同主要是他们主动获得的。这样一来,北美航空就可以保持生产车间开放,希望美国陆军航空队会订购它作为战斗机。1942 年 4 月 16 日,战斗机项目官员本杰明·凯尔西订购了 500架A-36A,这种重新设计的飞机包括六挺 12.7 毫米M2 勃朗宁机枪、俯冲减速板,并能携带两枚 230 公斤炸弹。凯尔西宁愿购买更多的战斗机,但他愿意在已经拨出追击机资金的情况下,使用美国陆军航空队为对地攻击机预留的资金,在北美启动更高水平的野马生产。这是野马“家族”中第一架能够挂载副油箱的飞机。
|
大英的梅林野马 |
---|
===梅林野马 Mk.X===

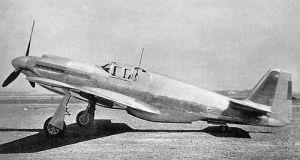

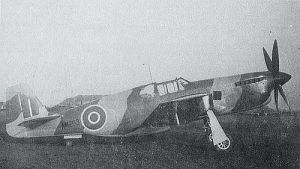

1942年4月,英国皇家空军空战发展部队(AFDU)对野马战斗机进行了测试,发现其在高空性能不足。因此,该机原本计划用于取代陆军合作指挥中队的P-40战斗机。但野马战斗机的机动性和低空速度令人印象深刻,于是邀请罗尔斯·罗伊斯飞行测试中心的罗尼·哈克驾驶该机。罗尔斯·罗伊斯的工程师们很快意识到,如果为野马战斗机配备一台配备双速双级增压器的梅林61高空发动机,其性能将得到显著提升。该公司开始将五架装有梅林 65 发动机的野马飞机改装为野马 Mk X。除了发动机安装(采用了劳斯莱斯设计的定制发动机支架,最初采用了来自喷火 Mk IX 的直径 10 英尺 9 英寸(3.28 米)的四叶Rotol螺旋桨)外,Mk X 是 Mk I 机身的直接改编,保留了相同的散热器管道设计。空军副参谋长、空军元帅威尔弗里德·R·弗里曼爵士极力游说支持使用梅林发动机的野马,坚持将五架实验性的野马 X 中的两架交给卡尔·斯帕茨,由驻英国的美国第八航空队进行试验和评估。高空性能的提升十分显著:一架 Mk X(序列号AM208)在满负荷运转下,在 22,000 英尺(6,700 米)高度的速度达到了 433 英里/小时(376 节;697 公里/小时),AL975在绝对升限 40,600 英尺(12,400 米)处进行了测试。 P-51B与P-51C两架 XP-51B的改装比野马 X 更为彻底,配备了量身定制的发动机,并对散热器管道进行了彻底的重新设计。由于Packard V-1650-3比 V-1710重 355 磅(161 公斤),机身本身得到了加强,机身和发动机支架区域采用了更多的加强筋。发动机罩经过彻底重新设计,以容纳 Packard Merlin,由于中冷器散热器安装在增压器壳体上,它高了 5 英寸(130 毫米),并使用了上升式化油器,而不是 Allison 的下降式化油器。新发动机驱动一个四叶 11 英尺 2 英寸(3.40 米)直径的汉密尔顿标准螺旋桨,其桨叶采用硬模橡胶制成。为了满足“梅林”发动机日益增长的冷却需求,设计了一种新的机身管道。该管道内装有更大的散热器,其中包含一个用于增压器冷却液的部件。在散热器前方稍下方,安装了一个油冷却器,该油冷却器位于一个辅助管道内,该管道通过主开口吸入空气,并通过一个单独的排气挡板排出。

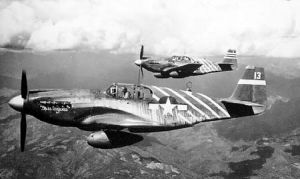

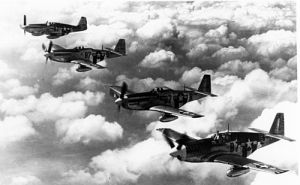

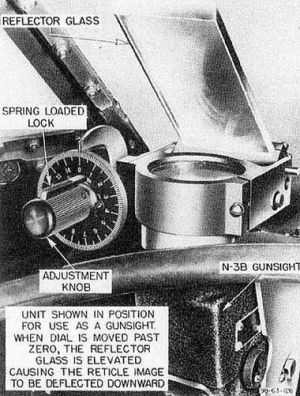

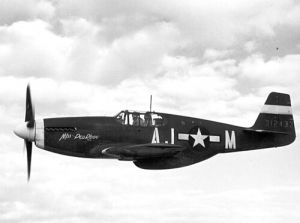

新的 P-51B(NA-102)决定沿用 P-51A 的武器和弹药负载,炸弹架/外部副油箱装置则改编自 A-36 阿帕奇;炸弹架额定携带重量高达 500 磅(230 公斤),并配有用于挂载副油箱的管道。机枪使用配备 A-1 头部组件的电照明 N-3B反射瞄准镜进行瞄准,通过改变反射镜的角度,可将其用作枪支或炸弹瞄准器。飞行员还可以选择在发动机罩顶部框架上安装环形和珠形瞄准器。此选项在 P-51D 上被取消。 第一架 XP-51B 于 1942 年 11 月 30 日首飞。飞行试验证实了新战斗机的潜力,实用升限提高了 10,000 英尺(3,000 米),在 30,000 英尺(9,100 米)高度的最大速度提高了 50 英里/小时(43 节;80 公里/小时)。美国于 1943 年初开始生产,P-51B(NA-102)在加利福尼亚州英格尔伍德生产,P-51C(NA-103)在德克萨斯州达拉斯的新工厂生产,该工厂于 1943 年夏天投入运营。英国皇家空军将这些型号命名为野马 Mk III。在性能测试中,P-51B 在 30,000 英尺(9,100 米)高度的速度达到了 441 英里/小时(383 节;710 公里/小时)。此外,由于使用副油箱,航程得以延长,使用梅林发动机驱动的野马战斗机可以作为轰炸机护航,使用两个 75 美制加仑(62 英制加仑;280 升)两件式金属板冲压结构副油箱,作战半径可达 750 英里(1,210 公里)。
尽管进行了这些改装,P-51B、P-51C以及更新的P-51D和P-51K仍然存在低速操纵问题,在某些空速、迎角、总重和重心条件下,可能会导致不自主的“急滚”。多起坠机报告称,P-51B和P-51C因水平安定面在机动过程中脱落而坠毁。为了解决这些问题,一套包含背鳍的改装套件应运而生。一份报告指出:“除非在 P-51B、P-51C 和 P-51D 飞机上安装背鳍,否则在尝试低速滚转时可能会导致突然滚转。水平稳定器无法承受突然滚转的影响。为防止再次发生,应根据 1944 年 4 月 8 日发布的 TO 01-60J-18 加固稳定器,并安装背鳍。背鳍套件正在为海外活动提供。”

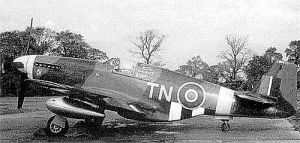

新结构采用无框有机玻璃造型,顶部和侧面向外膨胀,增加了头部空间,并提高了侧面和后方的视野。由于新结构可在滑轨上向后滑动,因此可以在飞行中滑开。座舱盖后面的天线桅杆被“鞭状”天线取代,该天线安装在更靠后的位置,并偏向右侧。大多数英国Mk III都配备了马尔科姆座舱盖。一些美国服务组“获得”了必要的改装套件,一些美国P-51B/P-51C也配备了新的座舱盖,但大多数仍在使用原来的框架座舱盖。

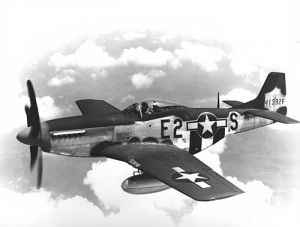

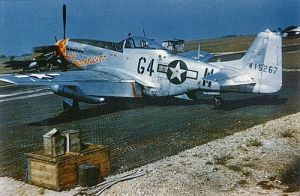

P-51D与P-51K根据实战经验,P-51D 系列引入了“泪滴”或“气泡”座舱盖,以解决飞机后方视野不佳的问题。在美国,新的成型技术已经发展起来,可以为轰炸机制造流线型机头透明罩。北美公司为 P-51B 设计了一种新的流线型有机玻璃座舱盖,后来发展成为泪滴形气泡座舱盖。1942 年末,第十架生产型 P-51B-1-NA 从装配线上下线。从后挡风玻璃开始,机身经过重新设计,将后机身框架切割成与驾驶舱前方相同的高度;新的形状与垂直尾翼融为一体。一种新的更简单的挡风玻璃样式,在两个平坦的侧面安装了一个有角度的防弹挡风玻璃,改善了前视视野,而新的座舱盖则带来了卓越的全方位视野。木制模型的风洞试验证实了其空气动力学性能良好。
机翼的其他改动包括安装在翼尖的新型导航灯,而不是早期野马机翼上方和下方的较小灯,以及安装在起落架舱后部的可伸缩着陆灯;这些灯取代了以前安装在机翼前缘的灯。
增加了 85 加仑(322 升)的机身油箱,再加上新后机身面积的减少,加剧了 B/C 系列安装油箱时已经遇到的操作问题,并导致相同的圆角被添加到现场的 B、C 和初始 D 系列版本中,并在后续生产的 D 版本中迅速标准化为正常的后机身机身组件。没有机身油箱的 P-51D 配备了 SCR-522-A 或 SCR-274-N 指挥无线电装置和 SCR-695-A 或 SCR-515 无线电发射器,以及AN/APS-13后部警告装置;装有机身油箱的 P-51D 和 P-51K 只使用 SCR-522-A 和 AN/APS-13。
|
澳大利亚野马 |
---|
1944年11月,澳大利亚政府决定订购澳大利亚制造的野马战斗机,以取代其在西南太平洋战区的柯蒂斯“小鹰”战斗机和CAC“回旋镖”战斗机。位于墨尔本渔人湾的联邦飞机公司(CAC)工厂是唯一一条非美国制造的P-51战斗机生产线。
|
轻量级野马
XP-51F、XP-51G 与 XP-51J
轻型野马采用了全新的机翼设计。翼型根部改为NACA 66,2-(1.8)15.5 a=0.6,翼尖改为NACA 66,2-(1.8)12 a=0.6。这些翼型的设计旨在比之前的NAA/NACA 45-100翼型产生更小的阻力。此外,翼型平面形状为简单的梯形,根部没有前缘延伸。

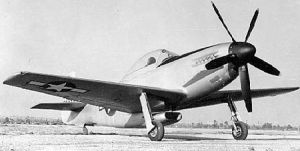

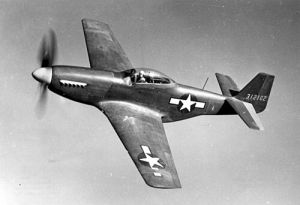

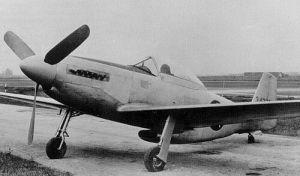

1943 年,北美公司提交了 P-51D 重新设计方案,编号为 NA-105,并被美国陆军航空队接受。修改包括更换发动机罩、简化起落架(配备更小的机轮和盘式制动器)、扩大座舱盖(需要说明)以及安装四挺 .50 勃朗宁机枪。该设计总重量比 P-51D 轻了约 1,600 磅(730 公斤)。施穆德解释说,该方案源于美国陆军航空队对英国飞机为何比美国飞机轻的调查。北美航空的工程师检查了喷火式战斗机上安装的各种部件和设备。在此过程中,北美航空发现英国的载荷系数低于美国。降低载荷系数有助于他们减轻结构重量。在试飞中,NA-105 在 21,000 英尺(6,400 米)的高度达到了 491 英里/小时(790 公里/小时)的速度。XP-51F被指定给使用 V-1650 发动机的原型机(少数被交给英国,称为野马 V),而XP-51G则被指定给使用梅林 RM 14 SM 发动机的原型机。
第三架轻型原型机由艾利森V-1710-119发动机驱动,被加入到研发计划中。这架飞机被命名为XP-51J。由于发动机研发不足,XP-51J被借给艾利森公司进行发动机研发。这些实验性的轻型飞机最终均未投入生产。
